Projeto Atlas

Fotos - Fabricação

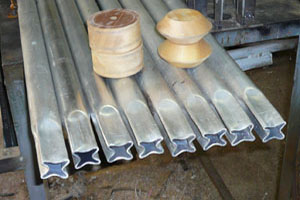

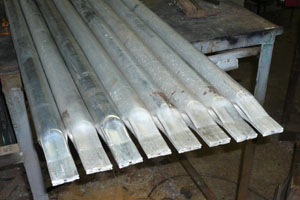

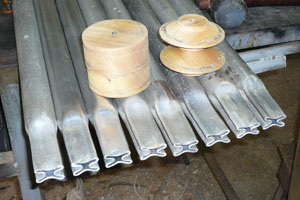

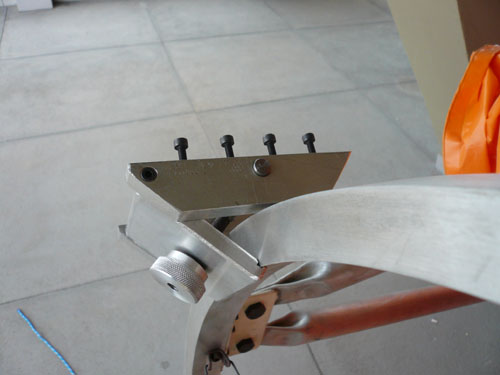

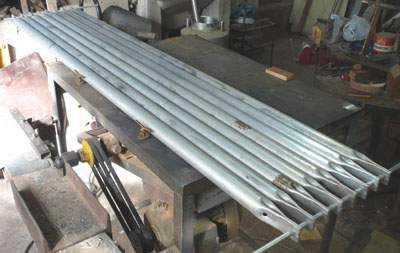

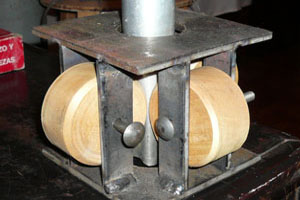

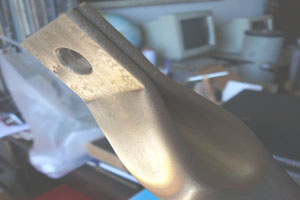

Dispositivo de prensagem das hastes Protótipo 1ª prensagem 2ª prensagem 3ª prensagem Prensagem final Tirantes prontos - 6 reaproveitados 16-jun-2007 - Oficina Obs. Phoenix

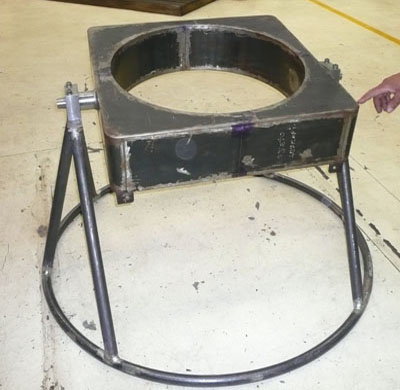

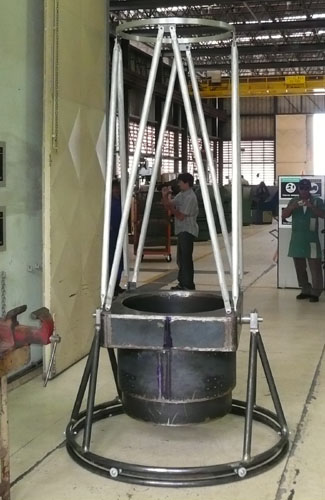

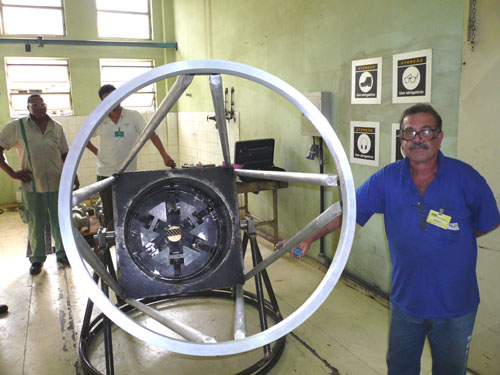

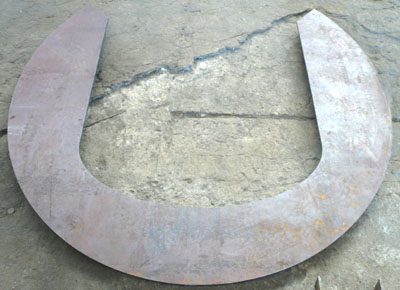

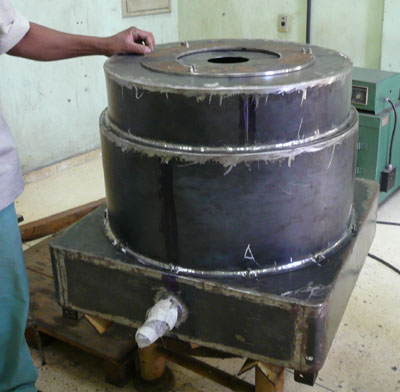

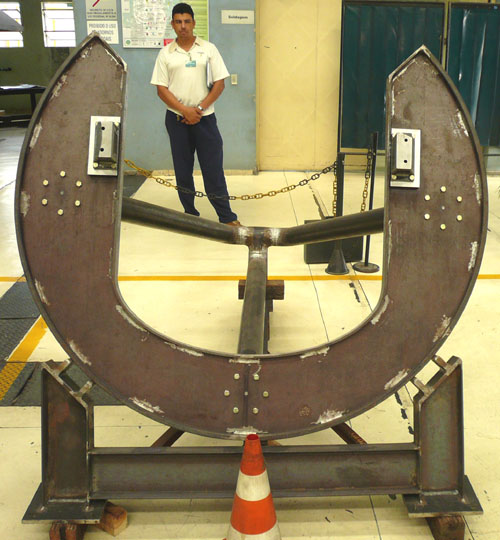

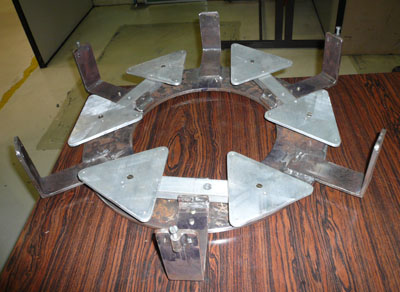

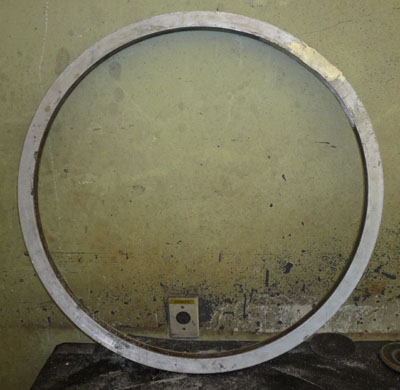

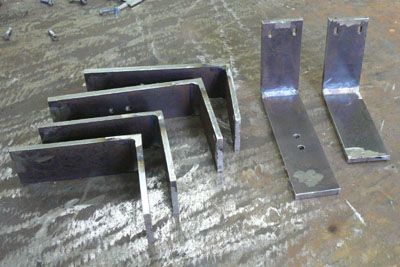

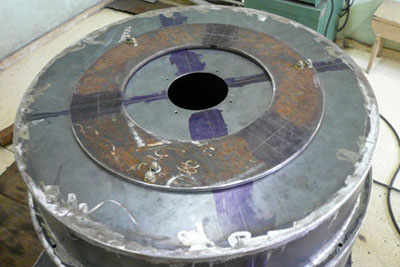

Pré-montagem do conjunto: caixa central, suporte e alojamento da célula do espelho principal - 13-jun-2007 - Oficina da Cemig Anel da estrutura da célula (fixado no alojamento para aferição) e suportes do espelho primário 13-jun-2007 - Oficina da Cemig Suportes do espelho primário 13-jun-2007 - Oficina da Cemig Chapa do split-ring cortada a plasma 20-jun-2007 - Galpão da Flec Aço - Contagem Célula de 18 pontos de apoio flutuantes 10-jul-2007 - Oficinas da Cemig Base provisória com a caixa central 10-jul-2007 - Oficinas da Cemig anel frontal calandrado e soldado 10-jul-2007 - Oficinas da Cemig

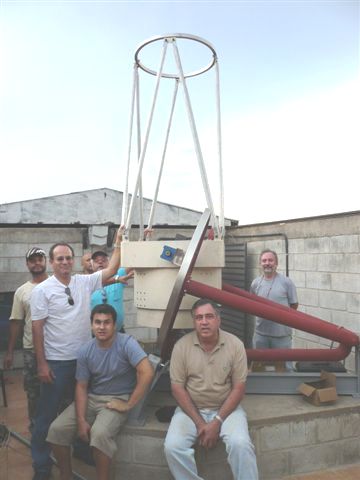

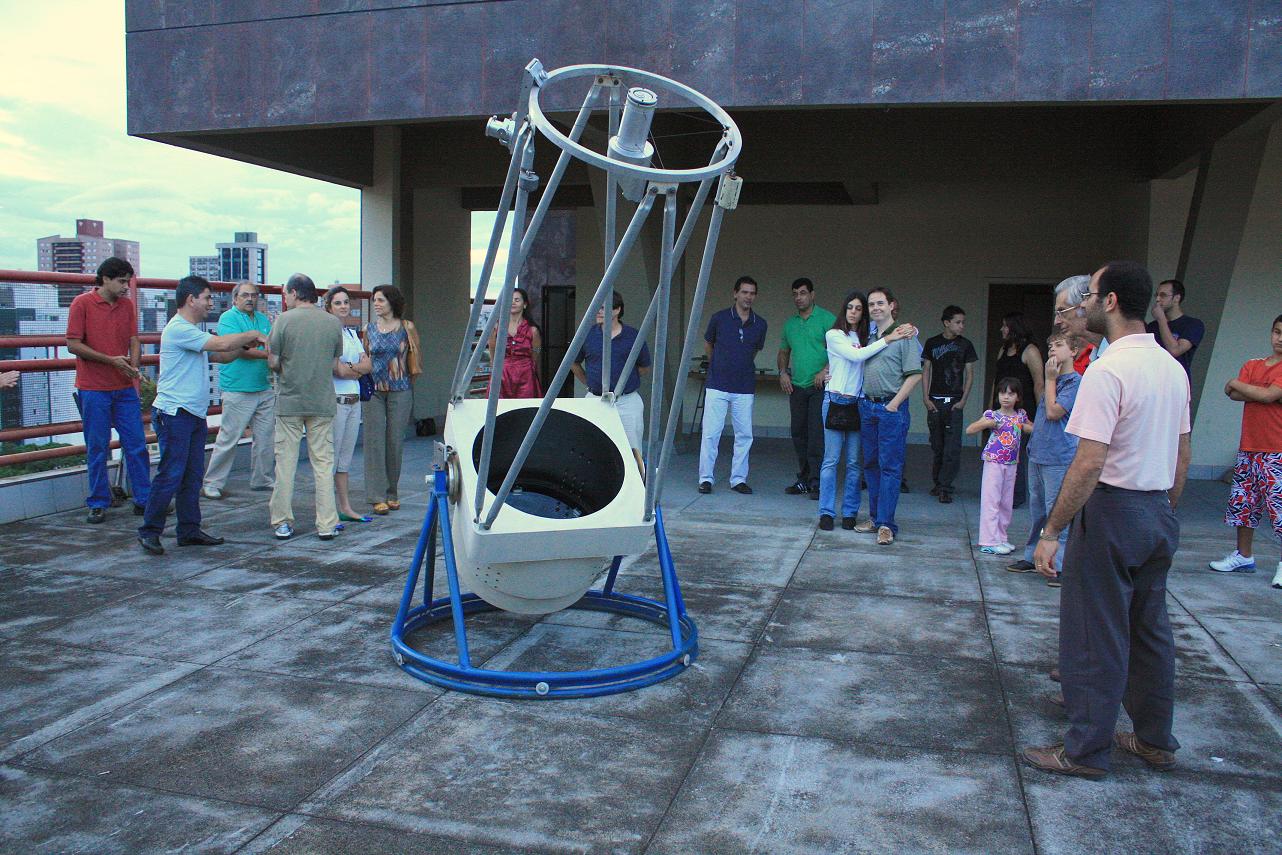

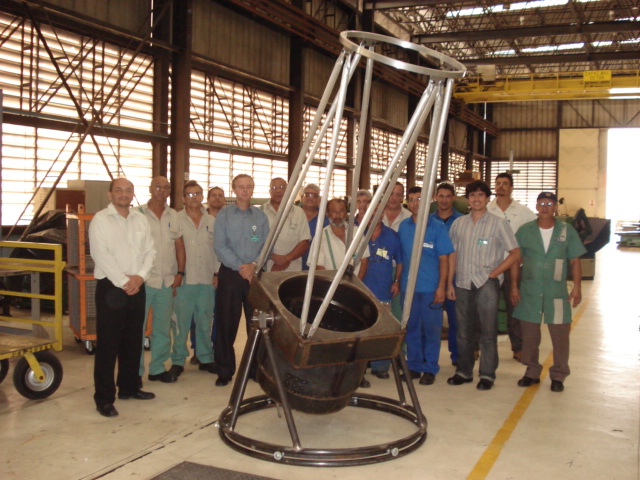

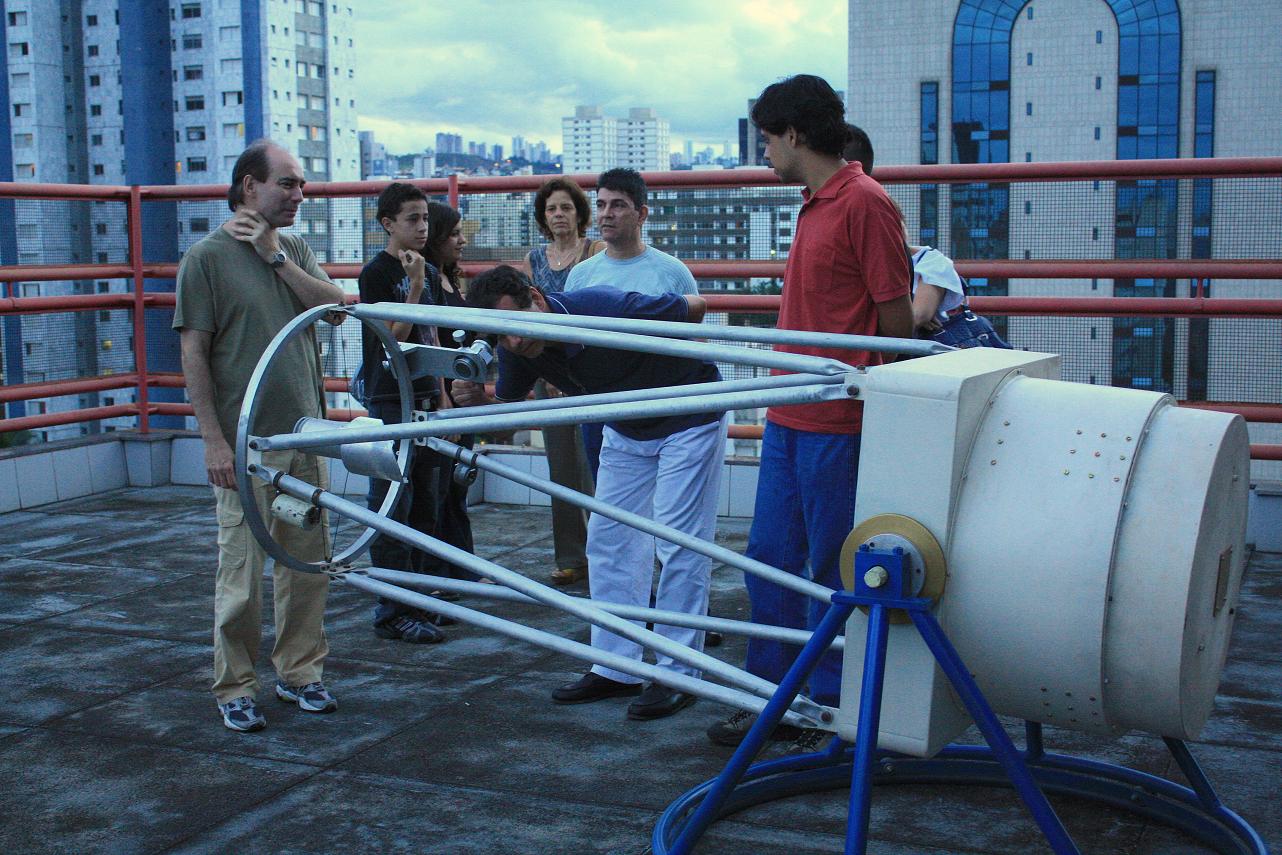

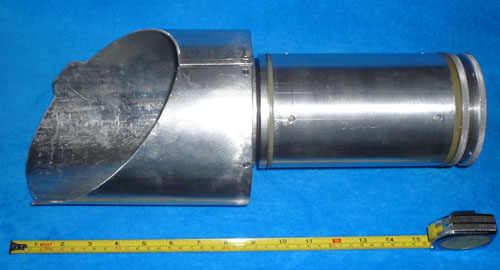

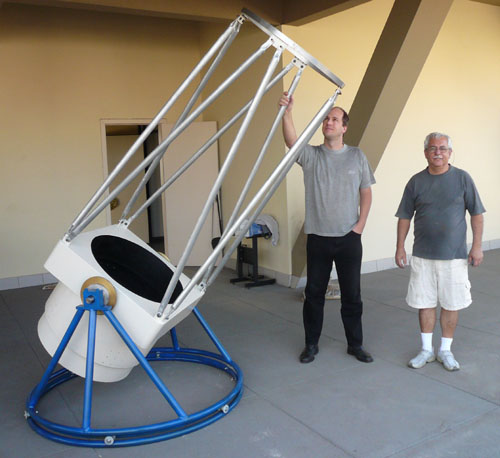

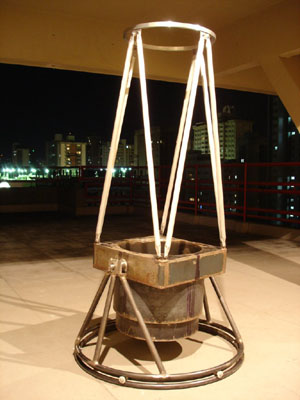

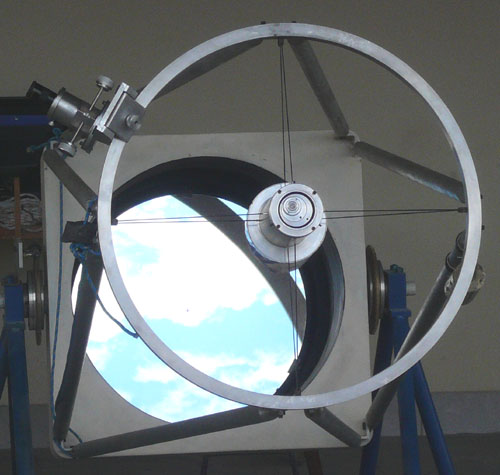

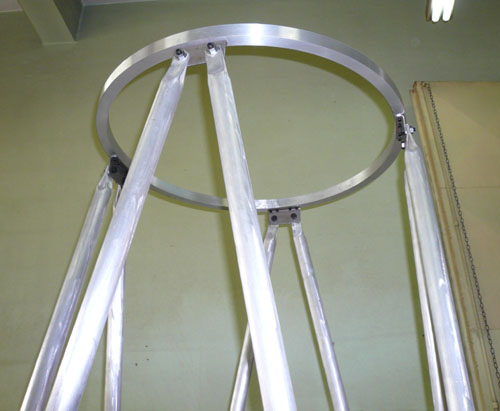

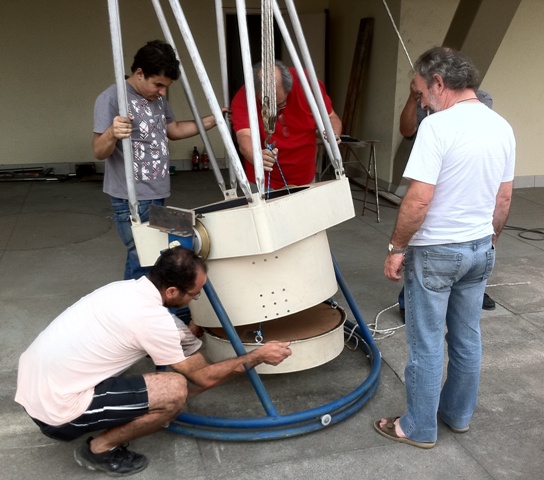

Vista geral do tubo (truss) montado na base provisória 18-jul-2007 - Oficinas da Cemig Vista frontal. Note o sistema de 18 pontos de apoio flutuantes do espelho primário 18-jul-2007 - Oficinas da Cemig Detalhe do anel frontal 18-jul-2007 - Oficinas da Cemig Equipe da oficina da Cemig - SOM 30-jul-2007 - Oficinas da Cemig O Atlas chega ao Ceamig 03-ago-2007 - Terraço do Colégio Santo Agostinho foto: Nuno C. S. Cunha O Atlas recebe a primeira pintura e as engrenagens de acionamento do eixo de declinação 09-ago-2007 - Terraço do Colégio Santo Agostinho O conjunto rotativo e auto-centrante do suporte do secundário de 152 mm Oficina Obs. Phoenix - 23-ago-2007

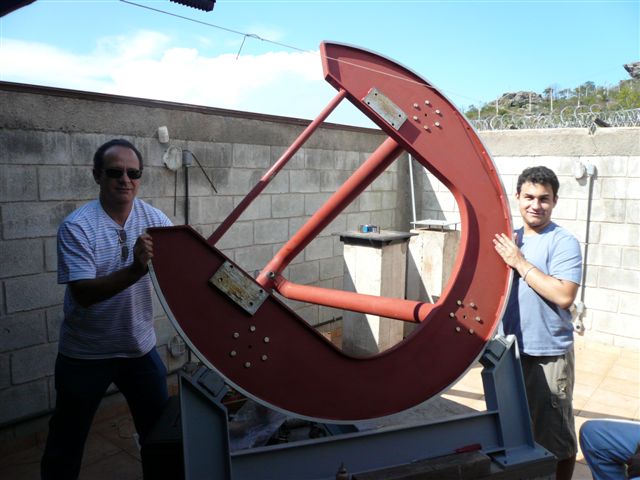

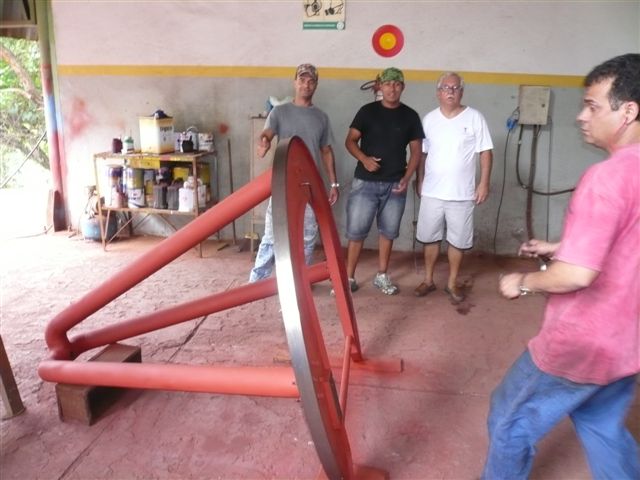

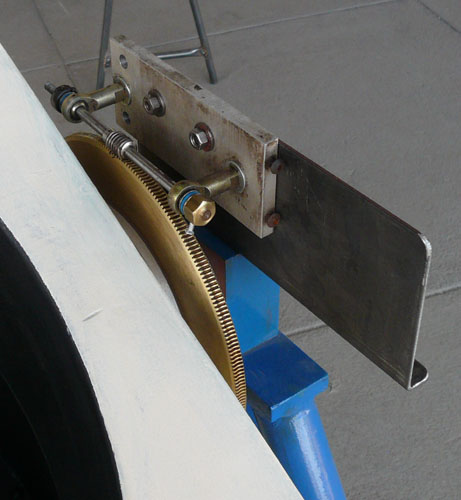

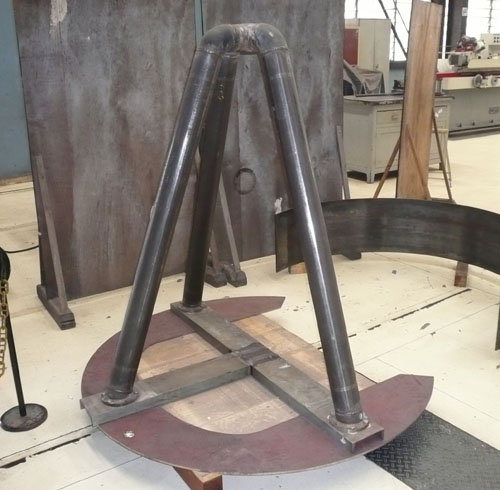

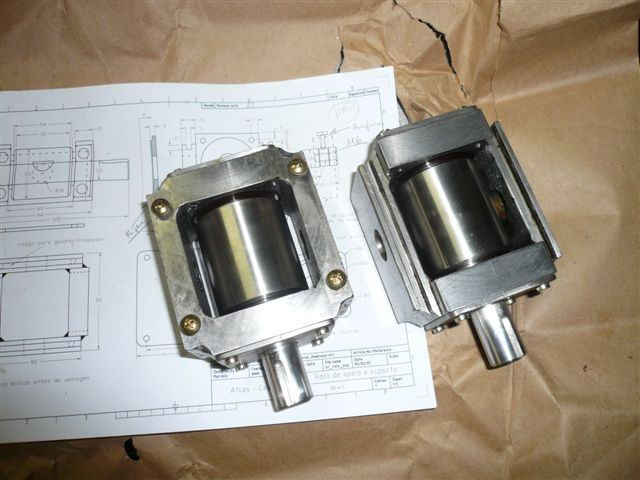

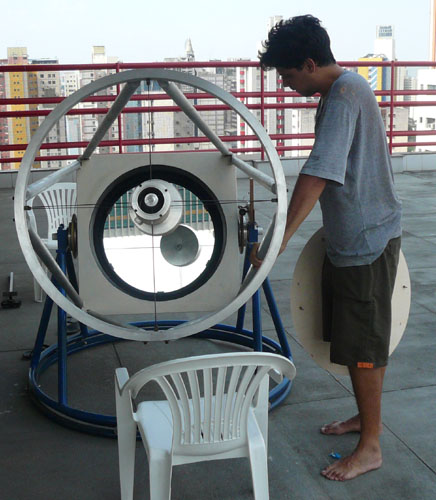

O conjunto do suporte do secundário instalado no Atlas 25-ago-2007 - Terraço do CSA Sem fim da coroa de acionamento da declinação 4-set-2007 - Terraço do CSA Estrutura do eixo polar 02-out-2007 - Oficinas da Cemig Suporte do rolo de apoio do split-ring 02-out-2007 - Oficinas da Cemig Espelho primário instalado 13-out-2007 - Terraço do CSA Espelho secundário instalado 27-out-2007 - Terraço do CSA Garra de fixação instalada no anel frontal 01-nov-2007 - Terraço do CSA

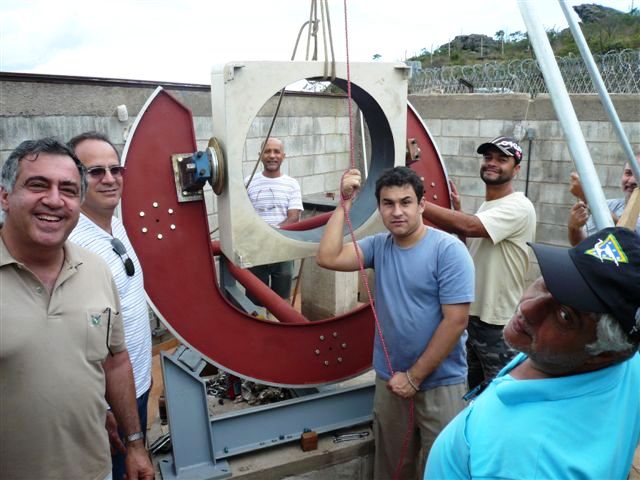

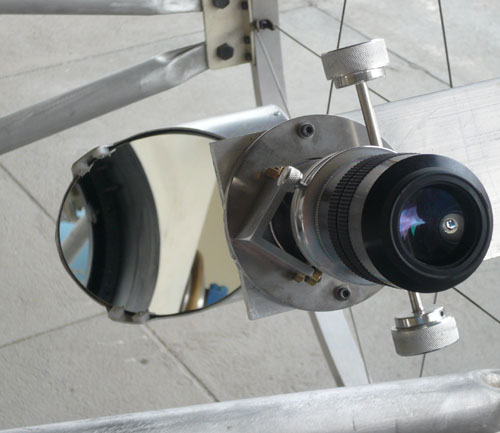

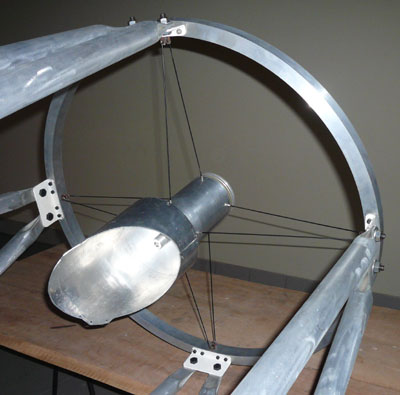

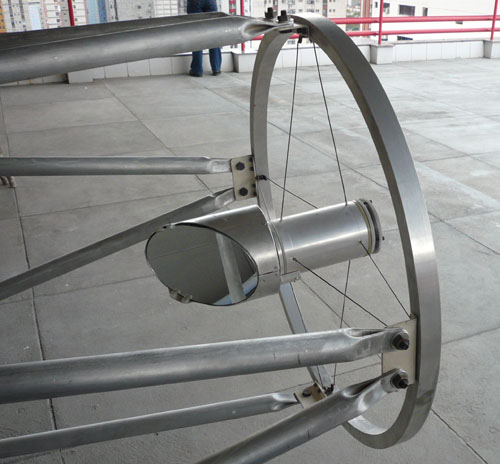

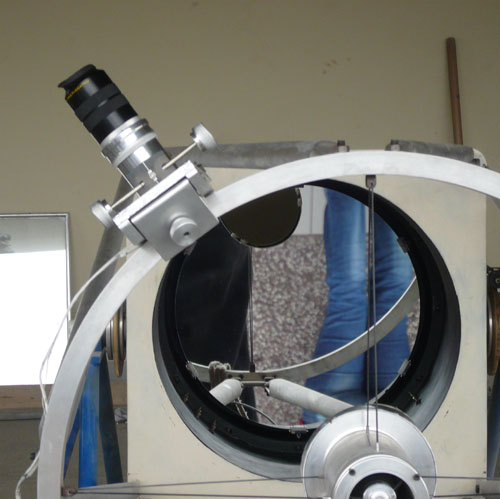

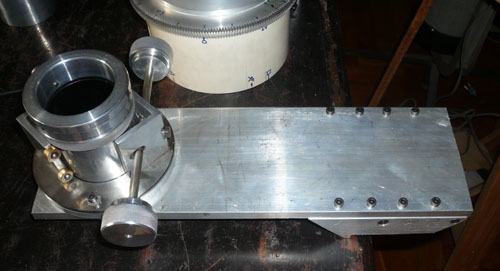

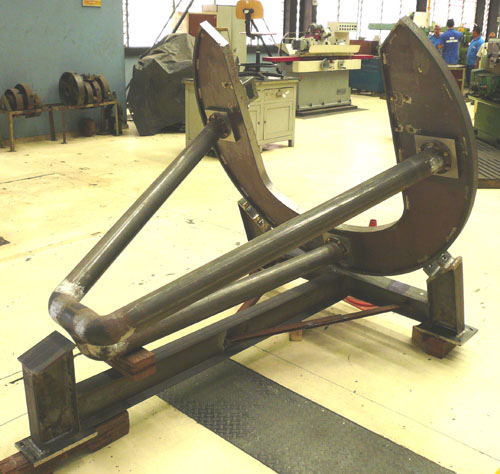

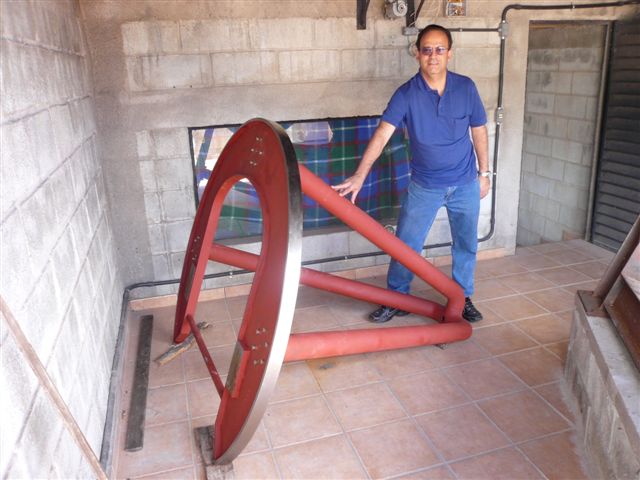

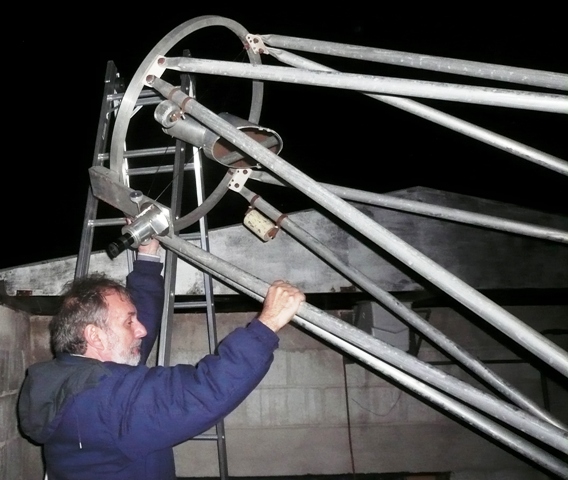

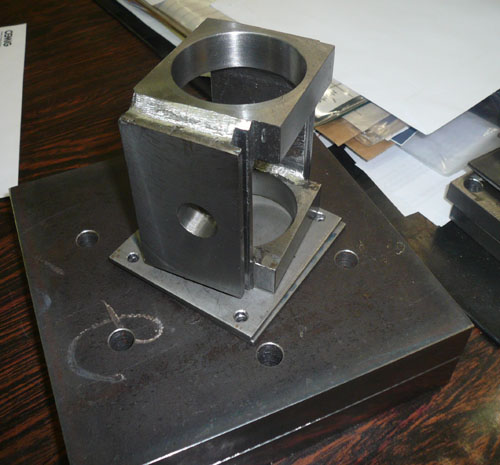

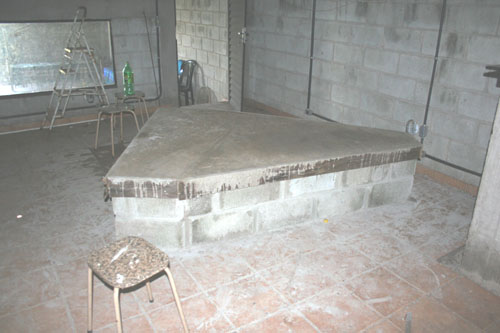

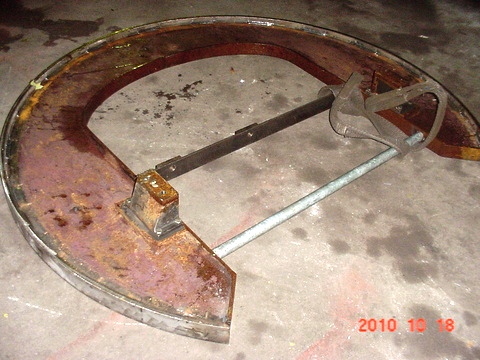

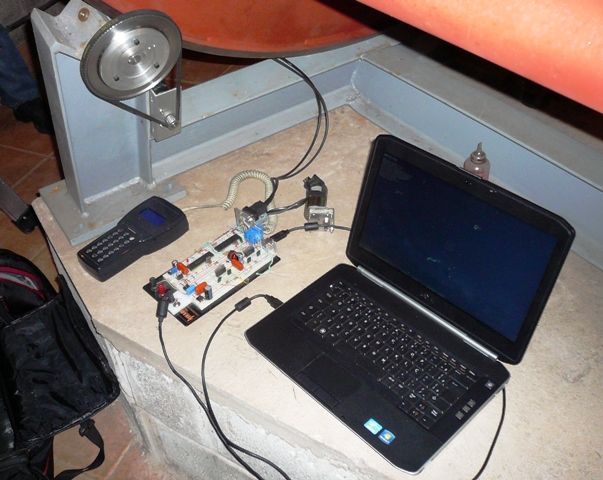

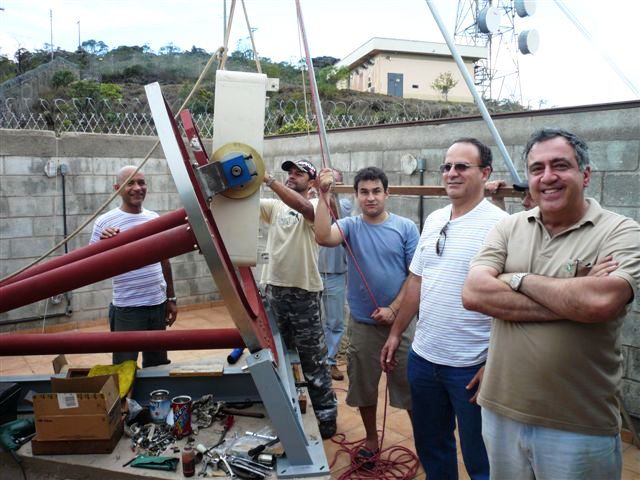

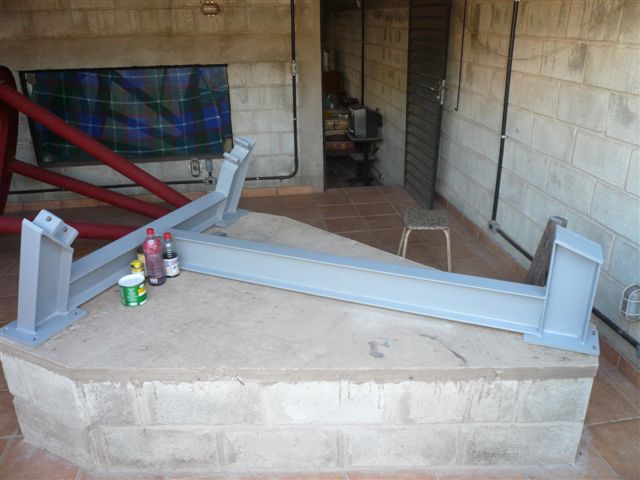

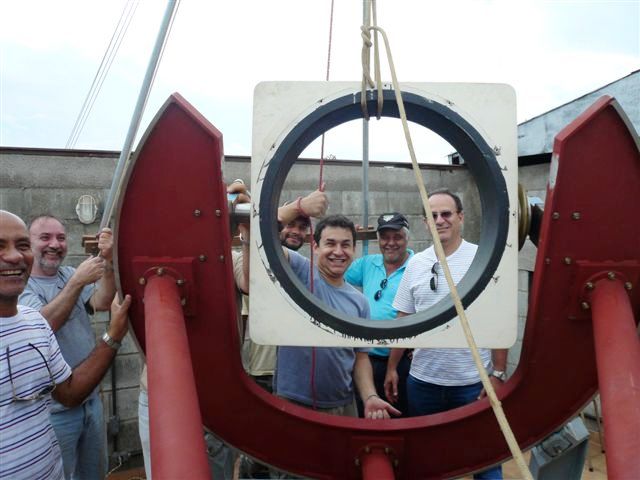

Conjunto do suporte do focalizador 02-nov-2007 - Oficina Obs. Phoenix Suporte de oculares montado no Atlas 10-nov-2007 - Terraço do CSA Conjunto do suporte do focalizador fixado no anel frontal 10-nov-2007 - Terraço do CSA Fixador do secundário, suporte de oculares e contra-peso 15-dez-2007 - Terraço do CSA Montagem equatorial em anel e sua base 16-jan-2008 - Oficinas da Cemig Vista frontal do split-ring 16-jan-2008 - Oficinas da Cemig
