Projeto Atlas

Desenhos

Definida opção pela montagem tipo split ring, os desenhos estão sendo refeitos para análise e orçamentos preliminares. Depois de revisados e aprovados os primeiros itens estão sendo liberados para compra de material e fabricação.
Uma nova estrutura da base foi projetada para reduzir a altura do telescópio quando montado na cúpula que será construída oportunamente. Para utilizar a mesma base no prédio do roll-off-roof será feita uma base em alvenaria para receber esta estrutura.

Se desejar ver melhores detalhes dos desenhos, baixe o arquivo para seu computador usando a tecla direita do mouse e selecionando "salvar imagem como..."; em seguida use um visualizador de imagens. O formato "jpg" permite a ampliação.

• 10- Observatório
  • 11- Prédio

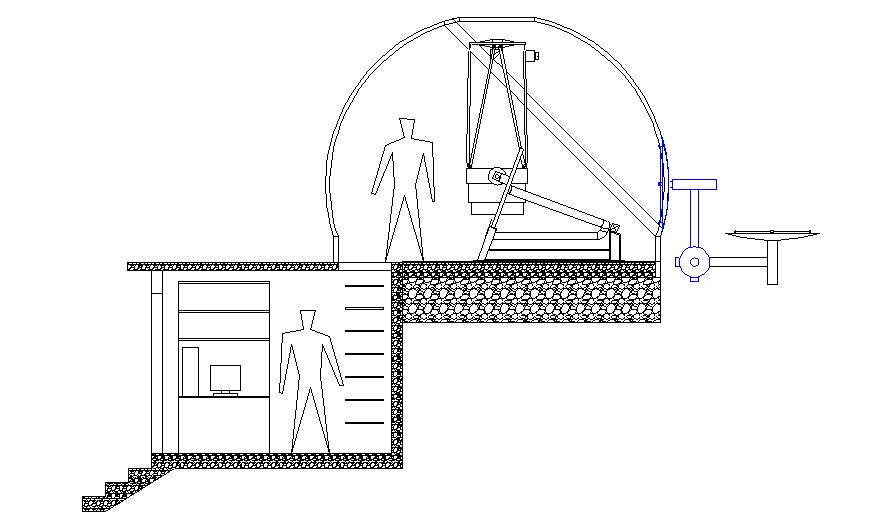

    • LO-1 - Lay out do observatório
  • 12- Cúpula

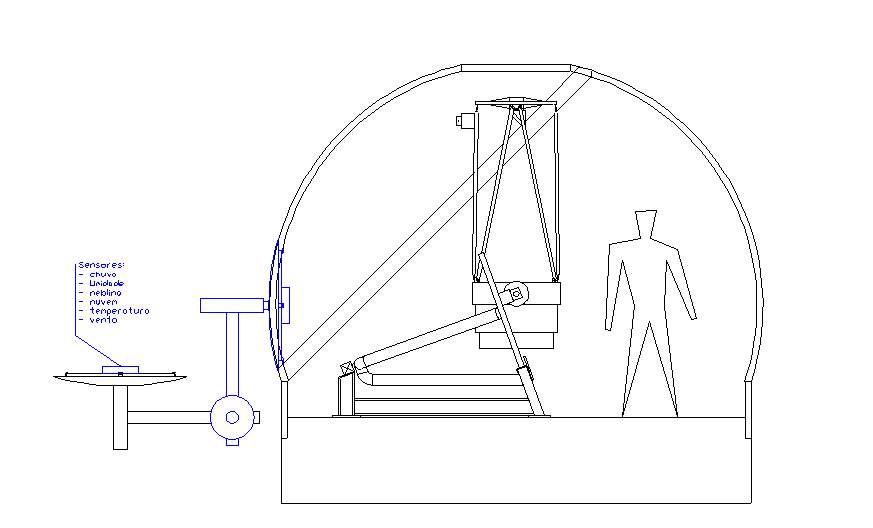

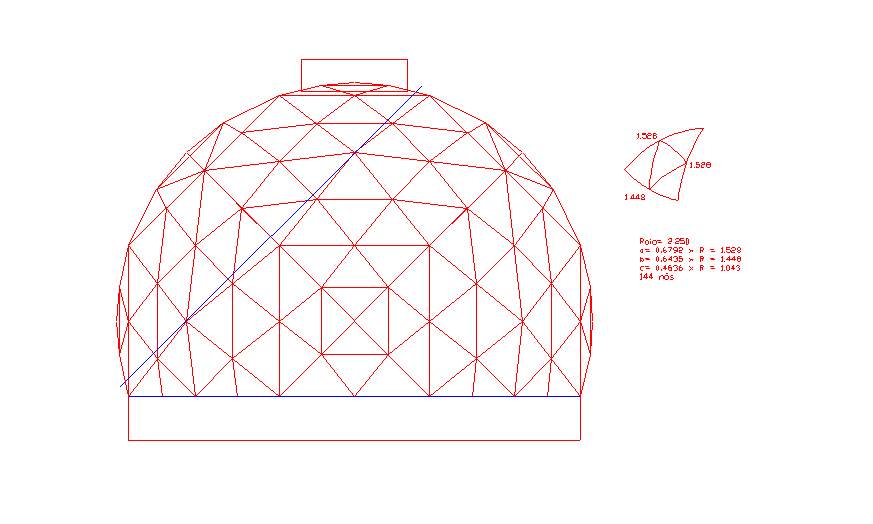

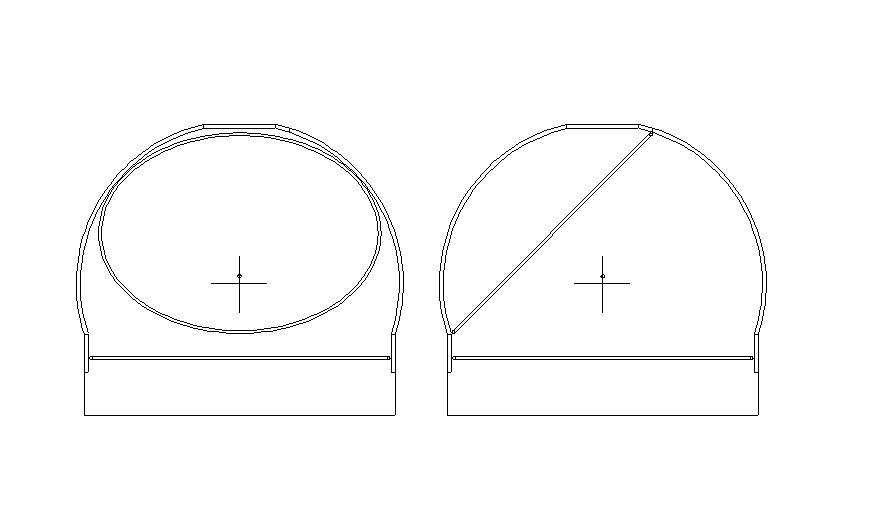

    • LO-1 - Lay out cúpula
      • LO-1a - Cúpula - trilhos
      • LO-1b - Quadrante

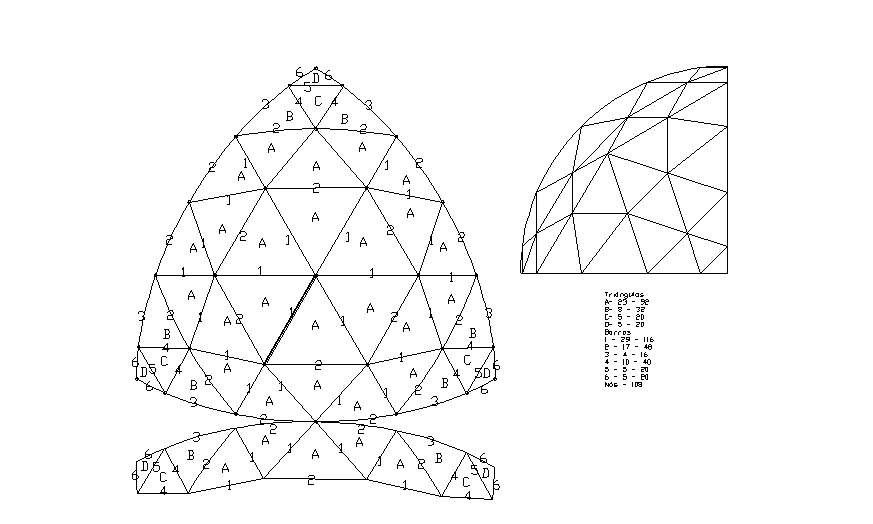

      • LO-1c - Buckyball
  • 13- Roll off roof

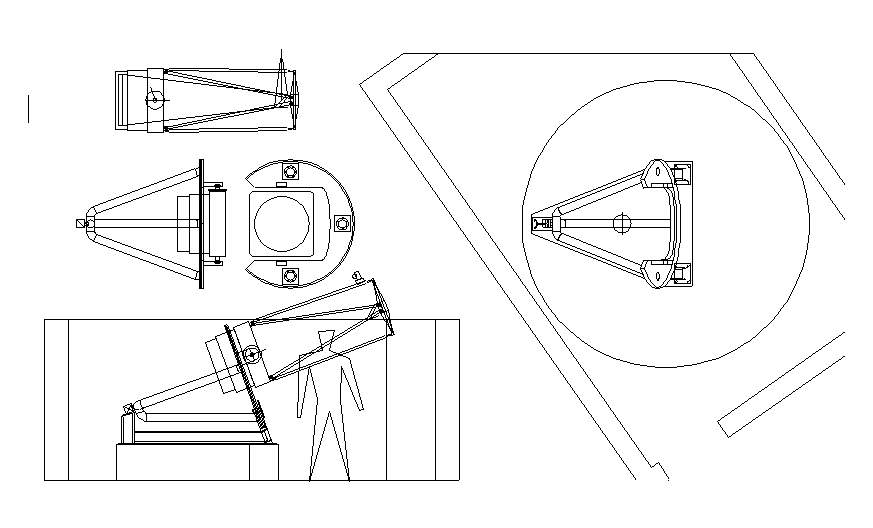

    • LO-2 - Lay out roll-off
      • LO-2.1 - Base alvenaria

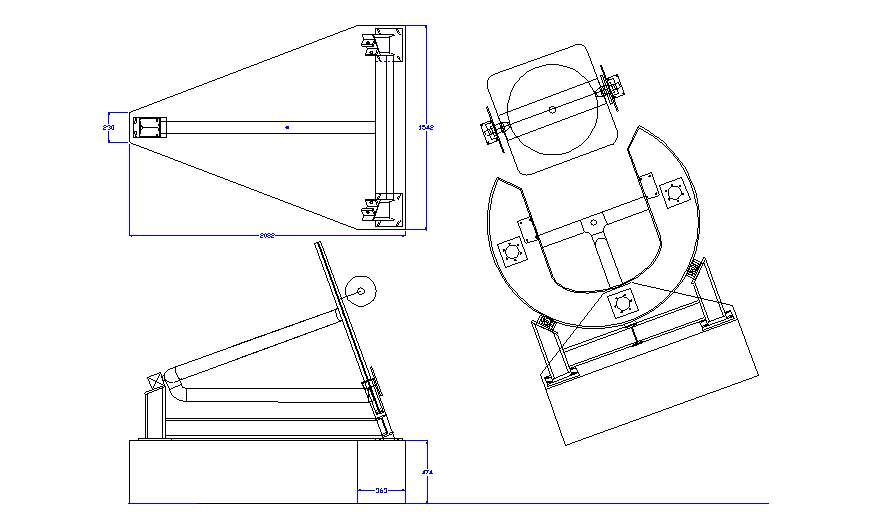

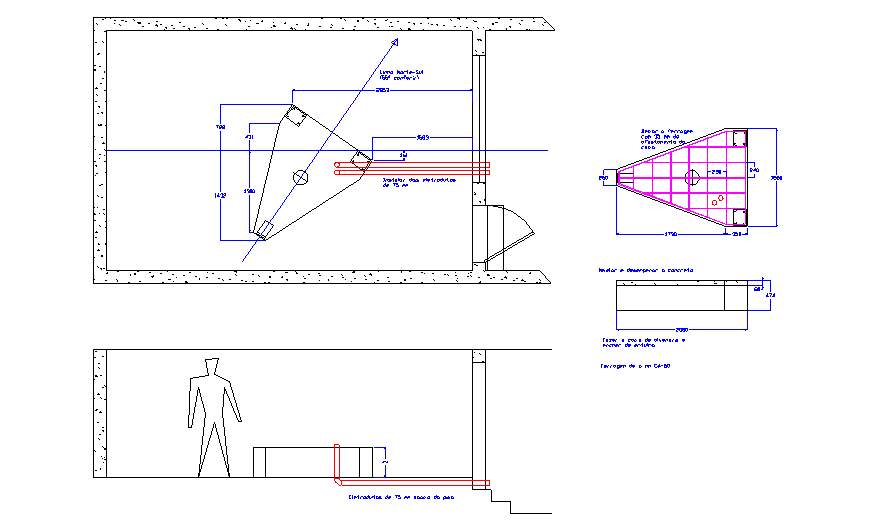

        • LO-2.1a - Localização e detalhes da base de alvenaria

  ---

• 20- Montagem
  • 21- Montagem altazimutal
    • LO-3 - Lay out base provisória

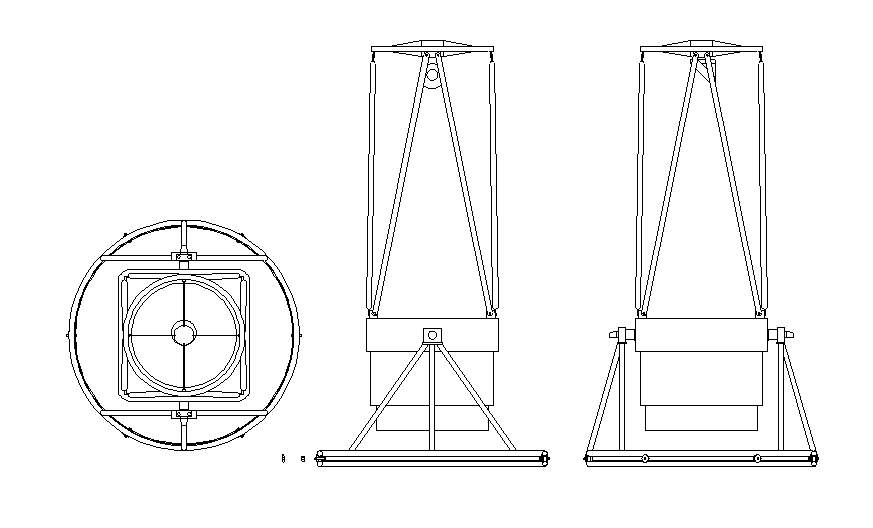

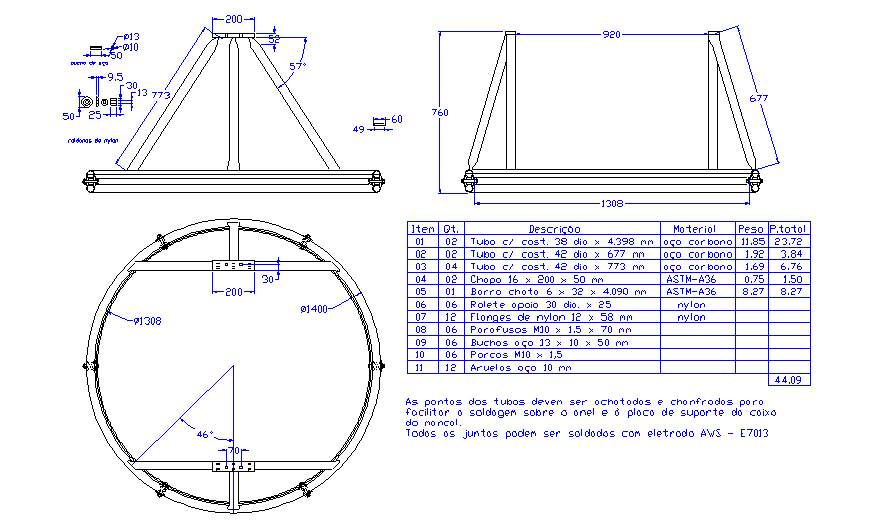

      • LO-3.1 - Base provisória
  • 22- Montagem equatorial

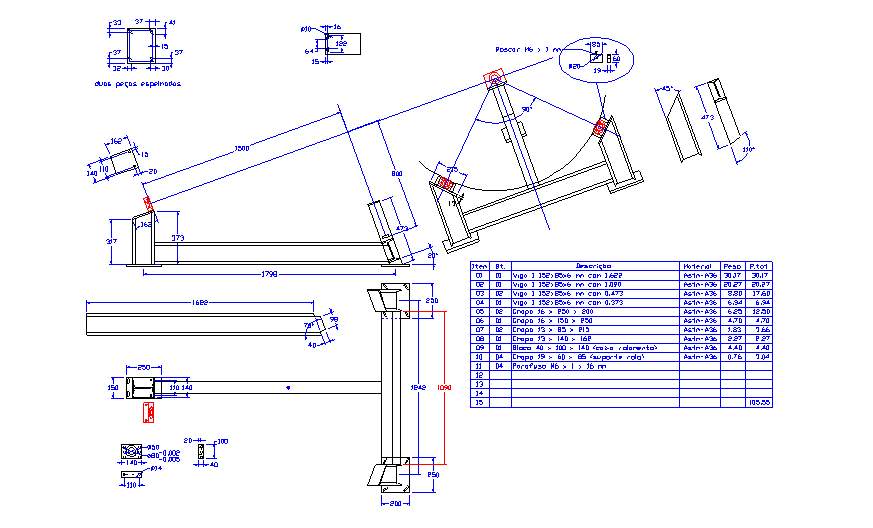

    • BA-1 - Base do telescópio

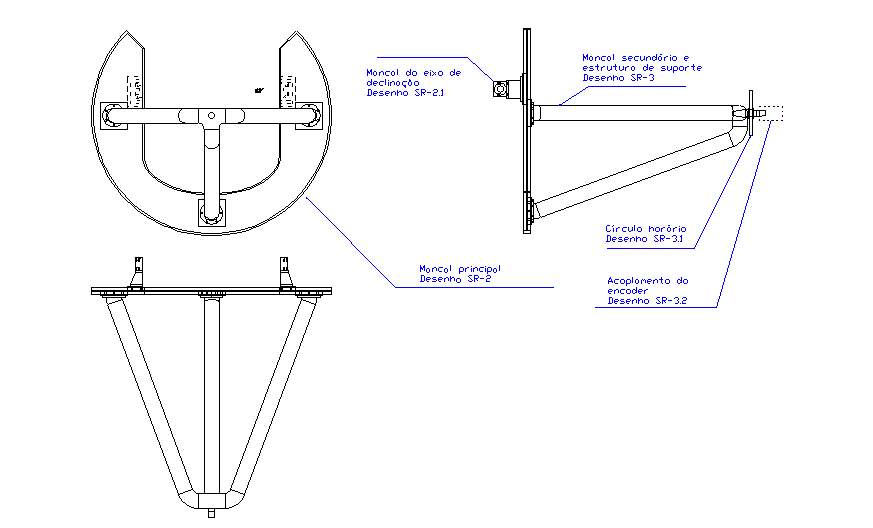

    • SR-1 - Conjunto do eixo polar

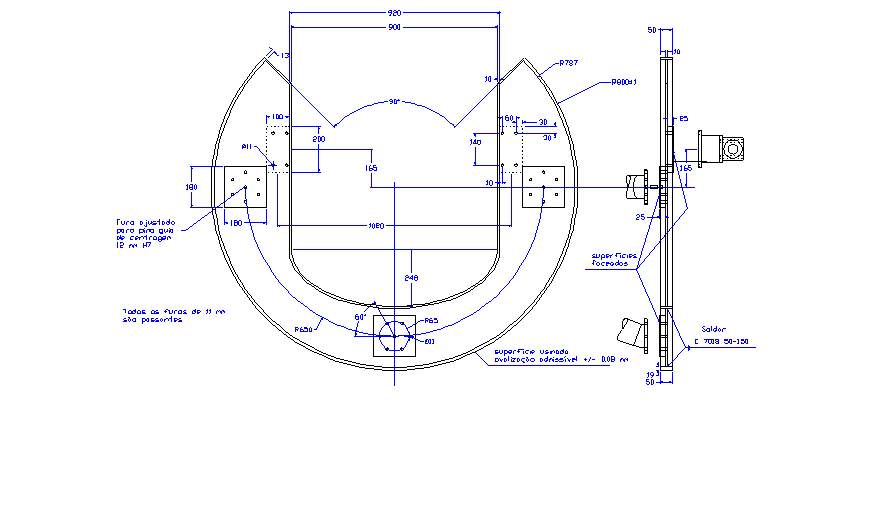

    • SR-2 - Mancal principal (split-ring)

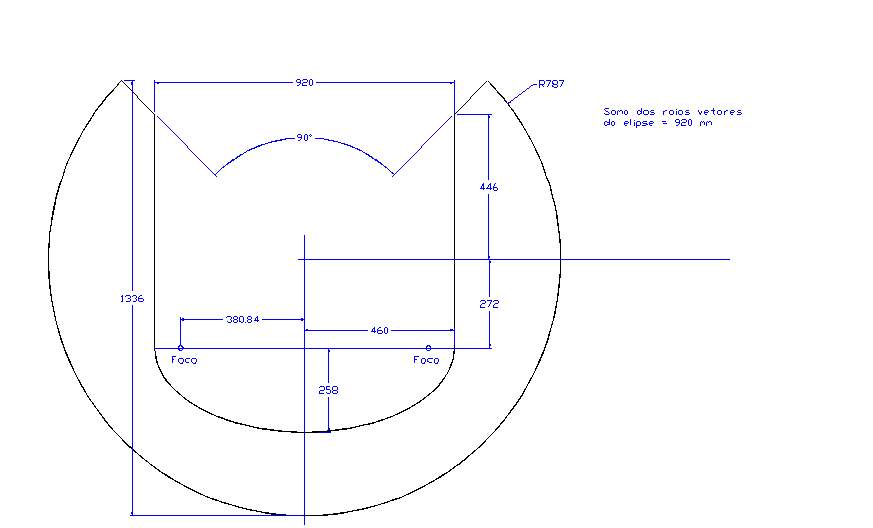

      • SR-2a - Corte da chapa do mancal
      • SR-2.1 - Mancal de declinação e suporte

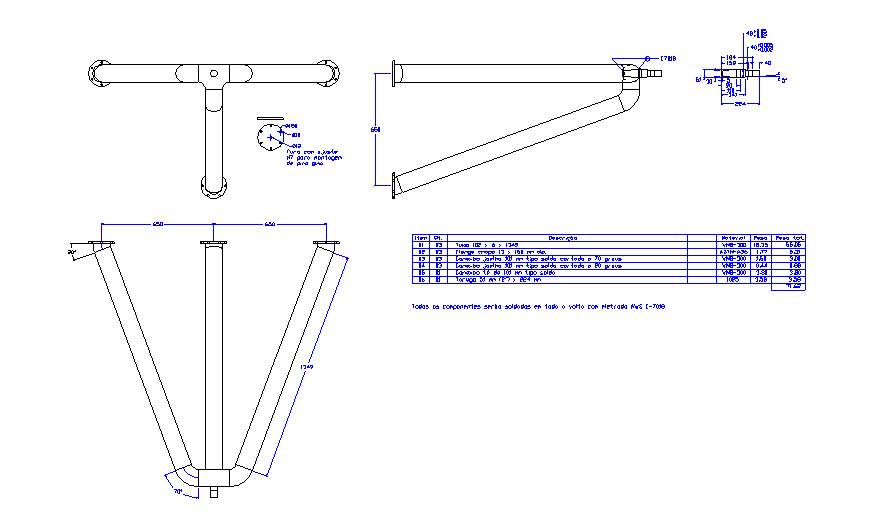

    • SR-3 - Estrutura do eixo polar
      • SR-3.1 - Mancal secundário do eixo polar

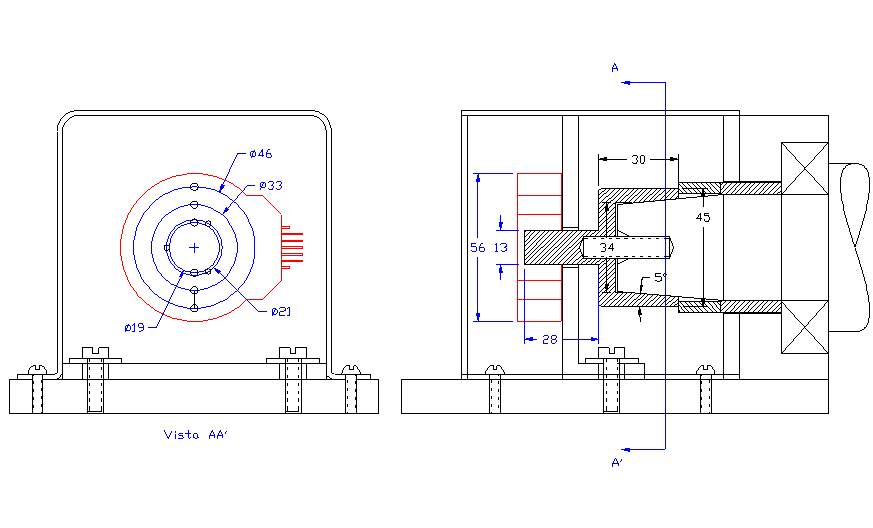

      • SR-3.2 - Acoplamento do encoder

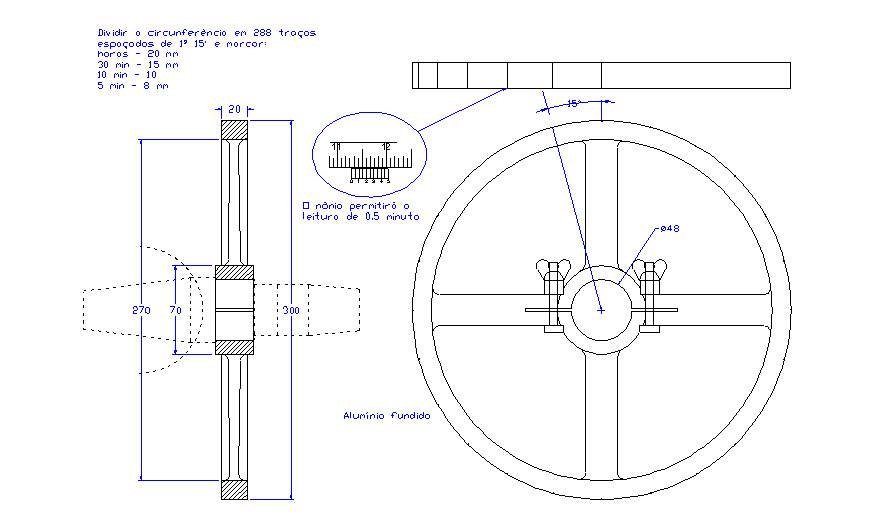

      • SR-3.3 - Circulo horário

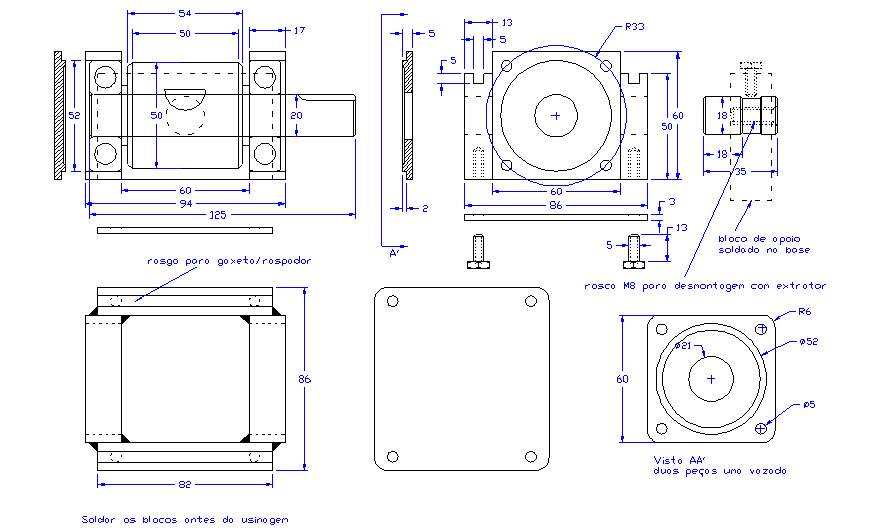

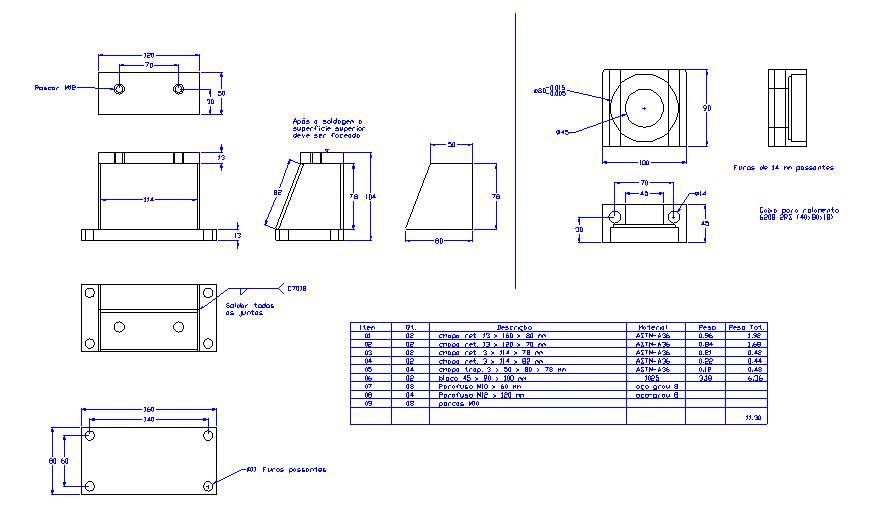

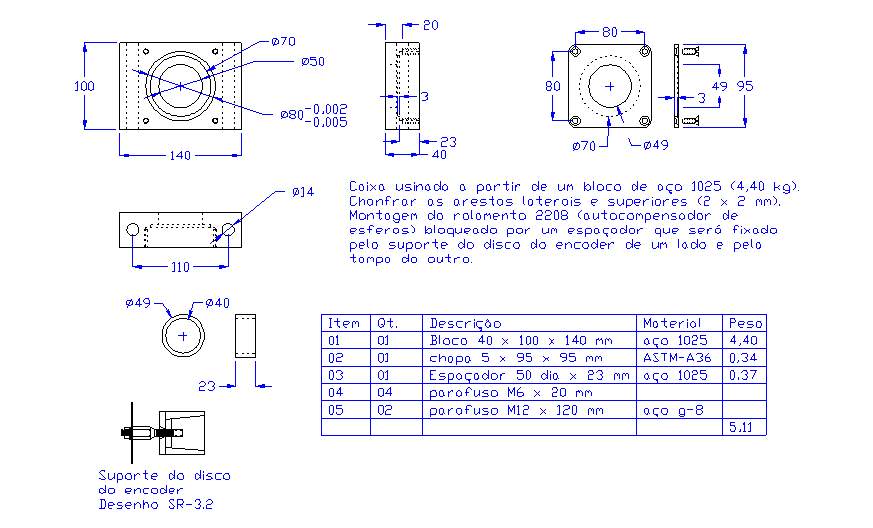

    • SR-40 - Rolo de suporte e acionamento

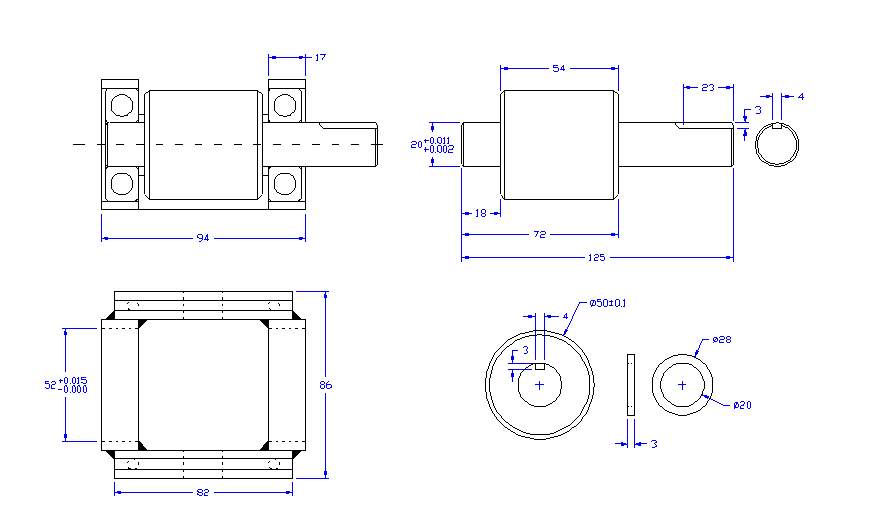

      • SR-41 - Rolo detalhe

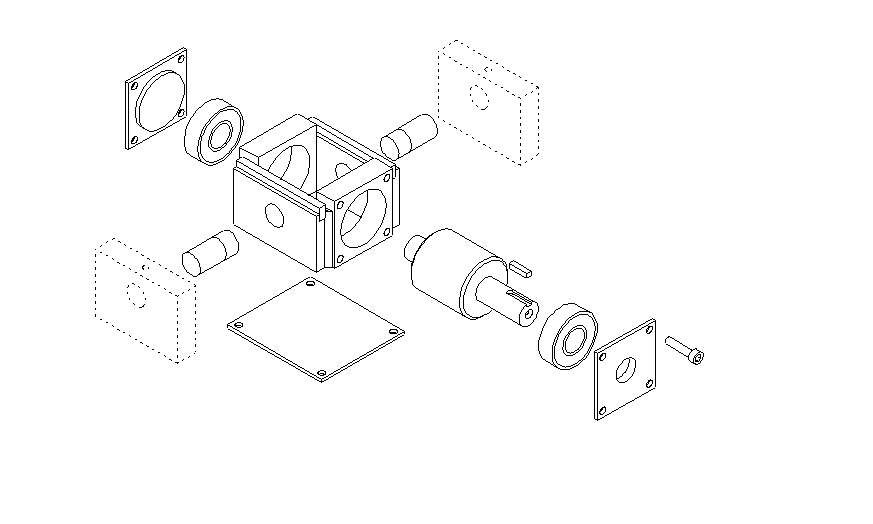

      • SR-42 - Rolo de apoio ISO

  ---

• 30- Telescópio

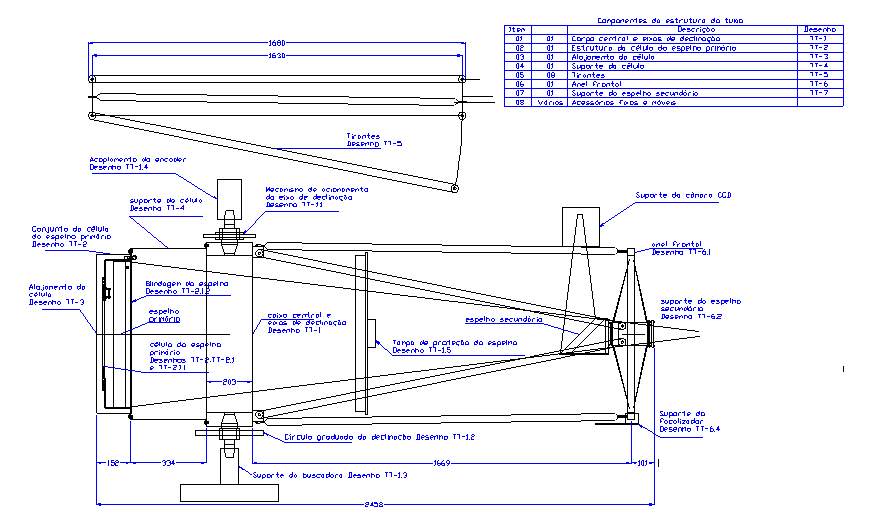

  • TT-0 - Estrutura do tubo (truss-tube)
    • 31- Corpo central

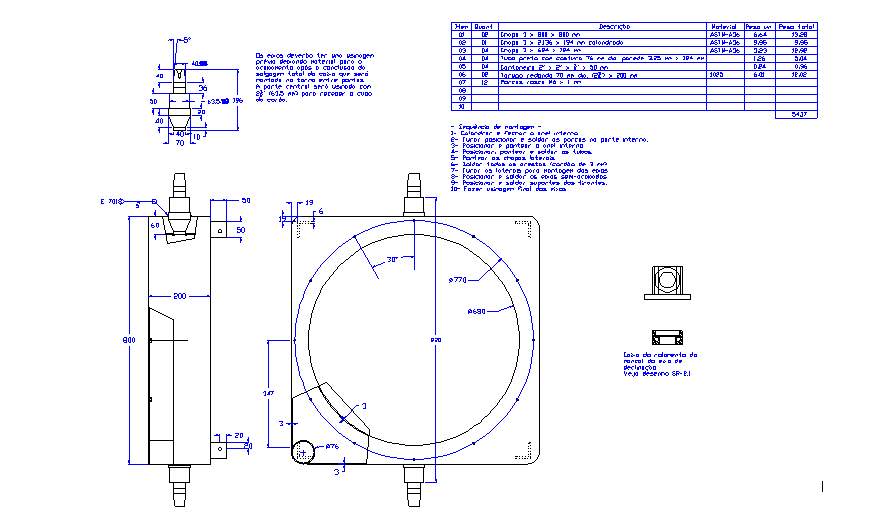

      • TT-1 - Corpo central
        • TT-1.1 - Mecanismo de acionamento da declinação

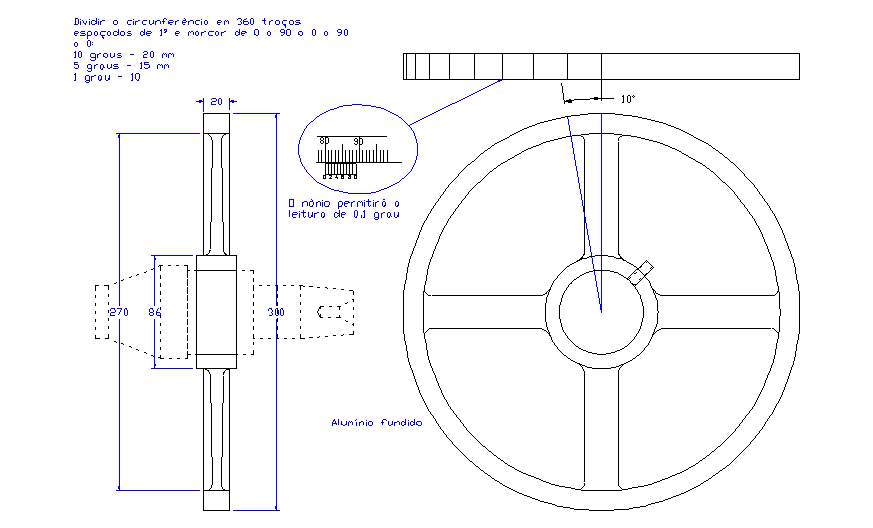

        • TT-1.2 - Círculo de declinação
        • TT-1.3 - Suporte da buscadora
        • TT-1.4 - Acoplamento do encoder

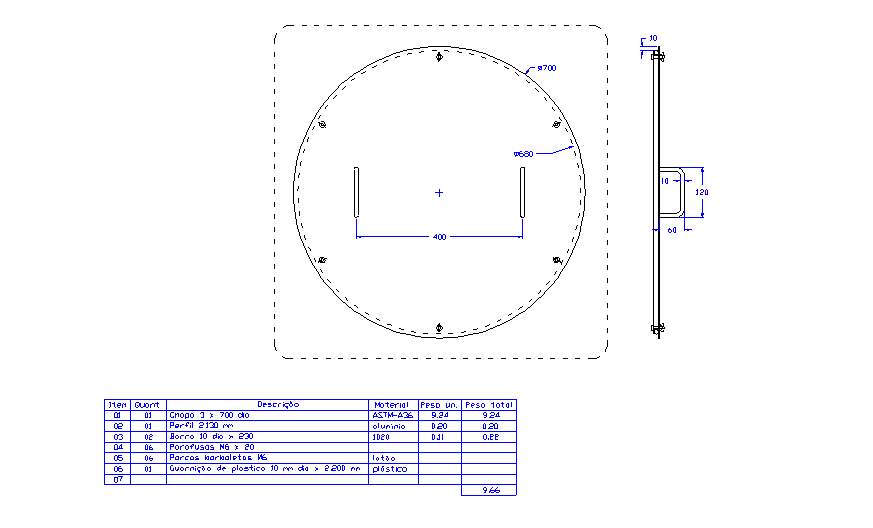

        • TT-1.5 - Tampa protetora

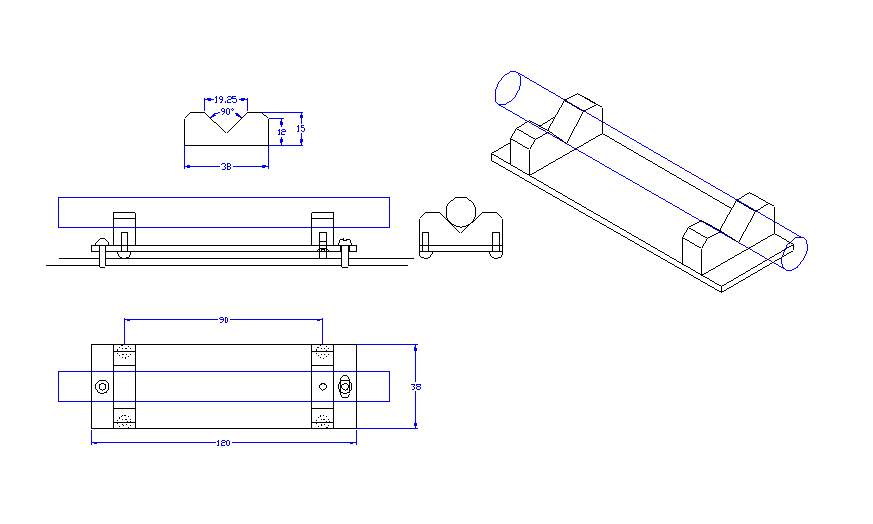

        • TT-1.6 - Suporte do apontador laser
    • 32- Suporte do espelho primário

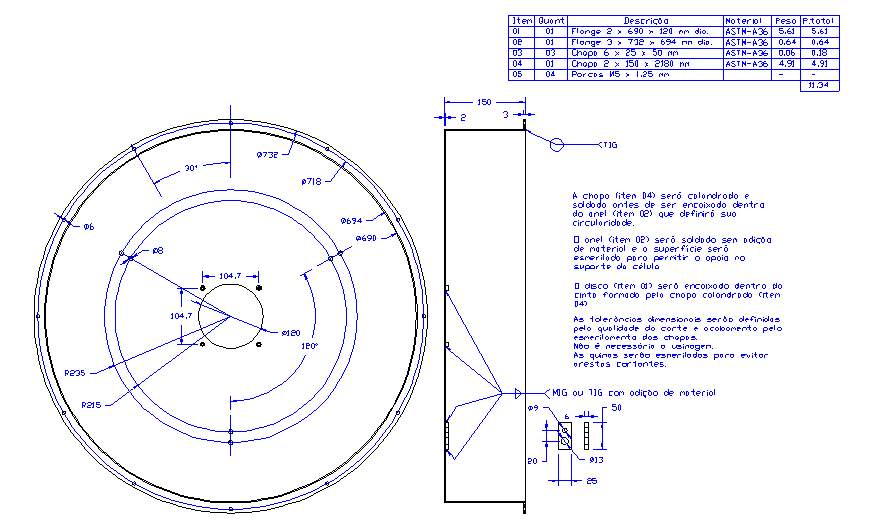

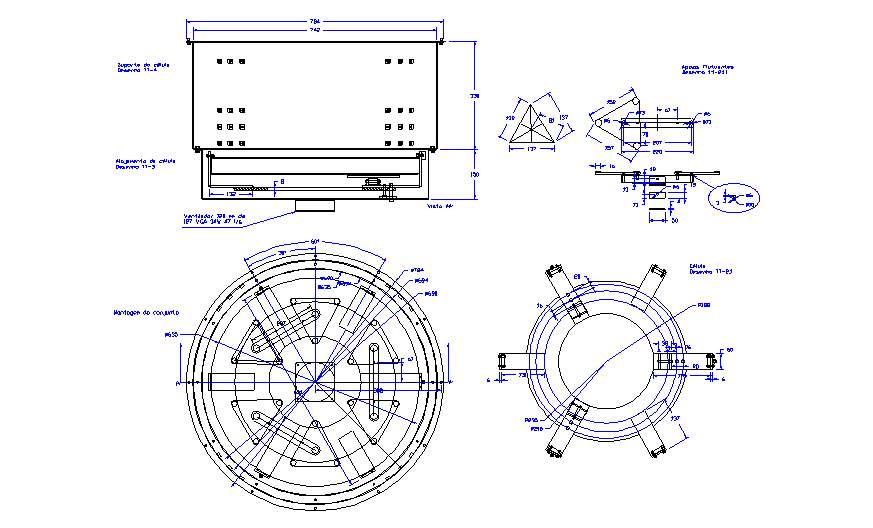

      • TT-2 - Conjunto da célula do primário

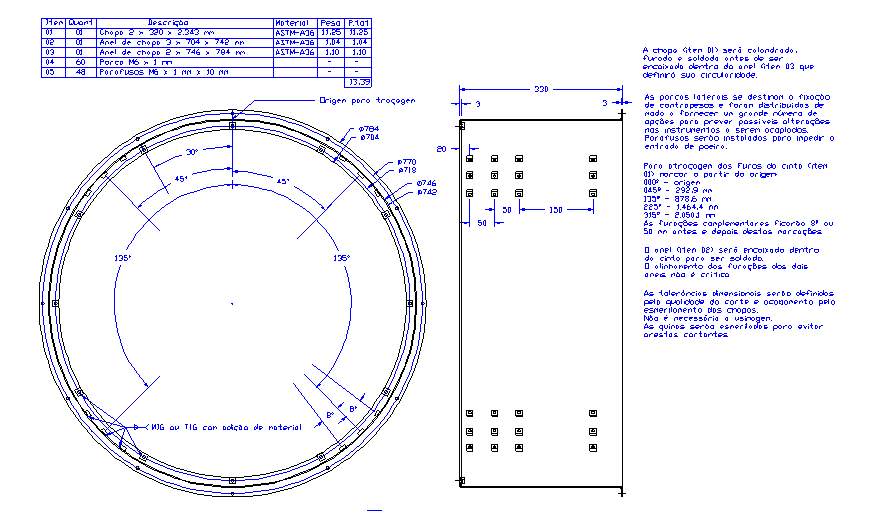

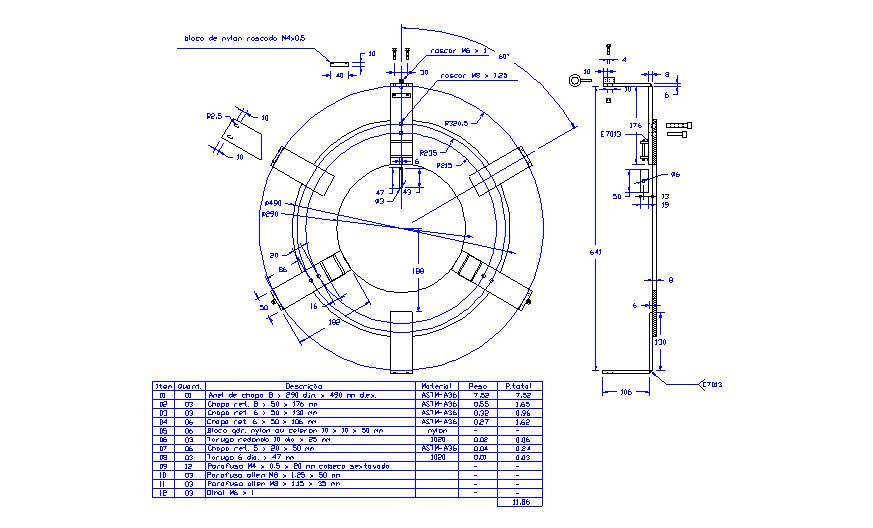

        • TT-2.1 - Célula do espelho primário

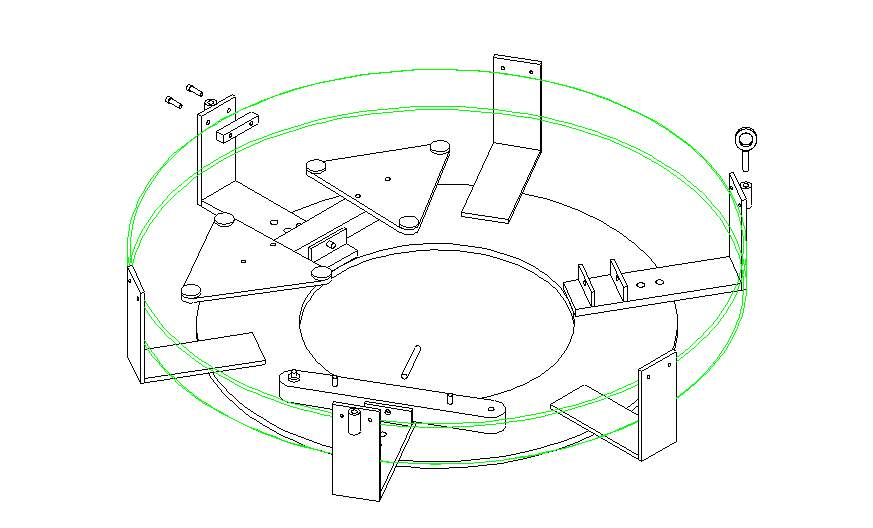

          • TT-2.1.1 - Sistema de apoio de 18 pontos flutuantes
          • TT-2.1.2 - Blindagem do espelho
      • TT-3 - Alojamento da célula
      • TT-4 - Suporte da célula
    • 33 Tirantes

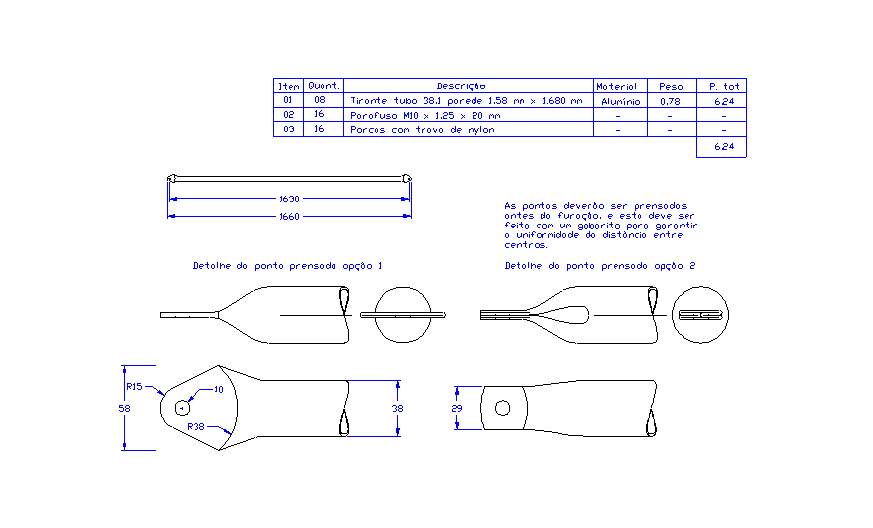

      • TT-5 - Tirantes

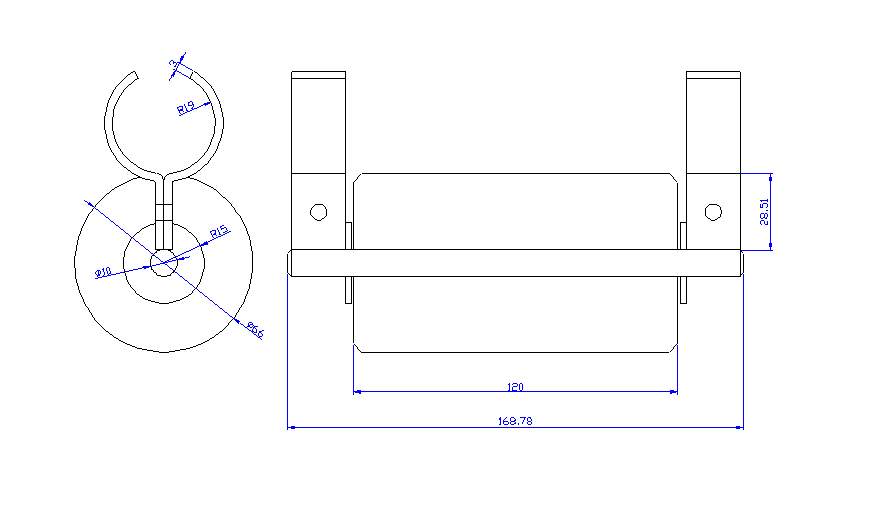

        • TT-5.1 - Contra-pesos
        • TT-5.2 - Suporte da câmara
          • TT-5.2.1 - Focalizador automático

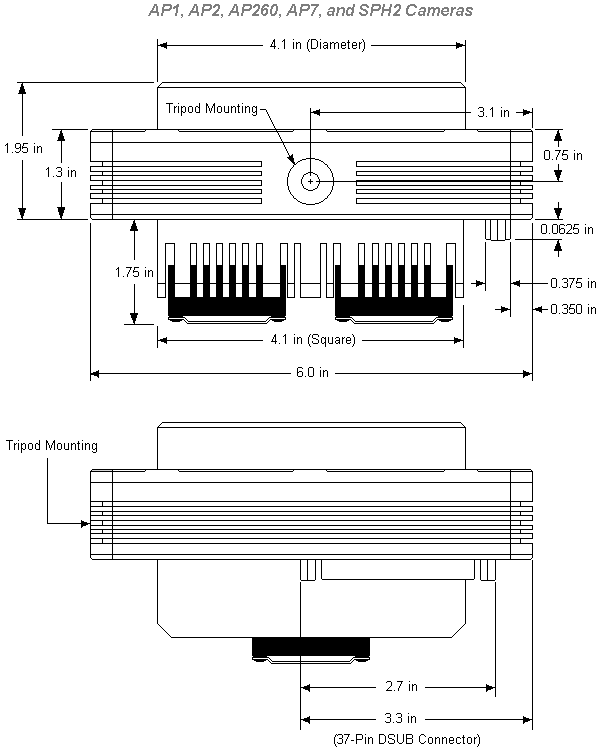

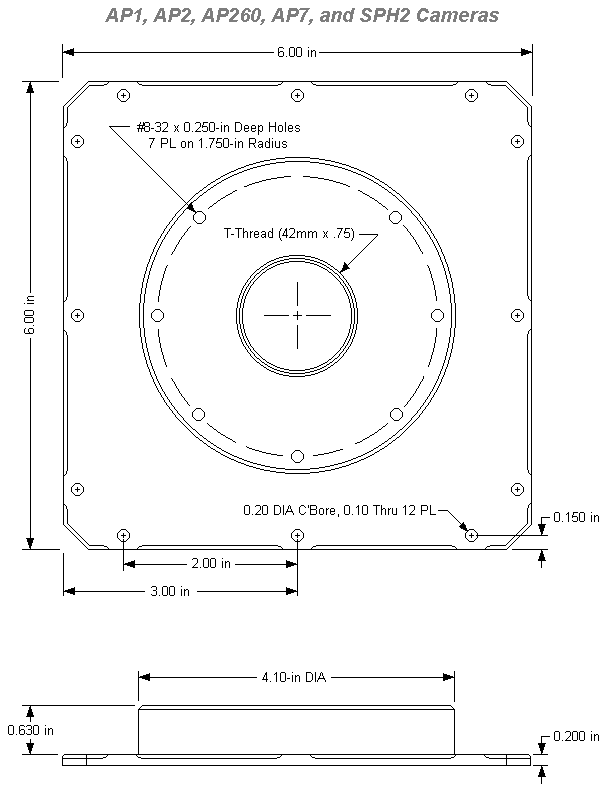

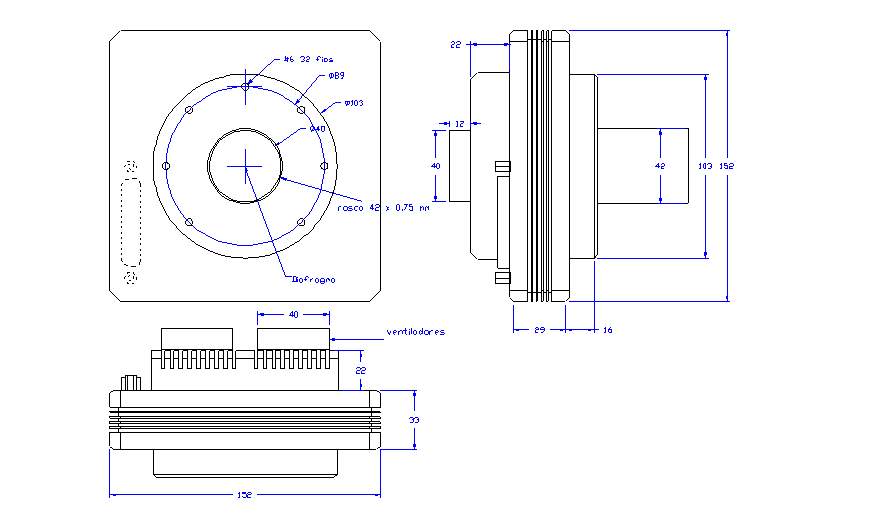

          • TT-5.2.2 - Camara CCD

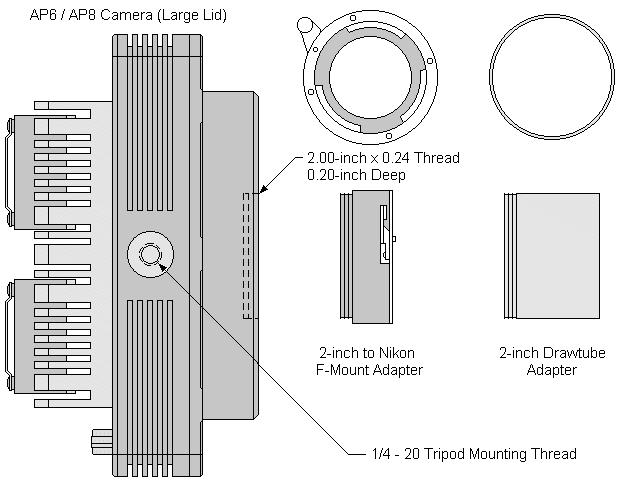

            • TT-5.2.2a - Adaptadores
            • TT-5.2.2b - Interface de acoplamento
            • TT-5.2.2c - Vista lateral
    • 34- Anel frontal

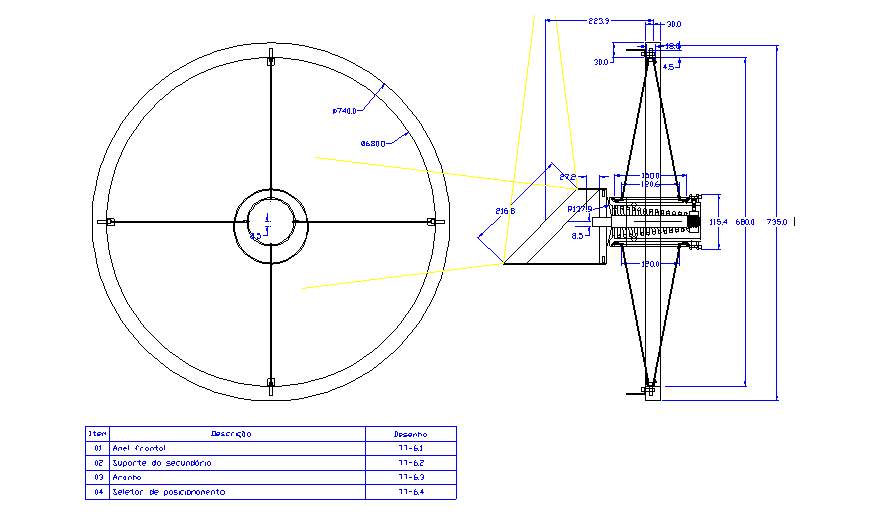

      • TT-6 - Conjunto do Anel frontral

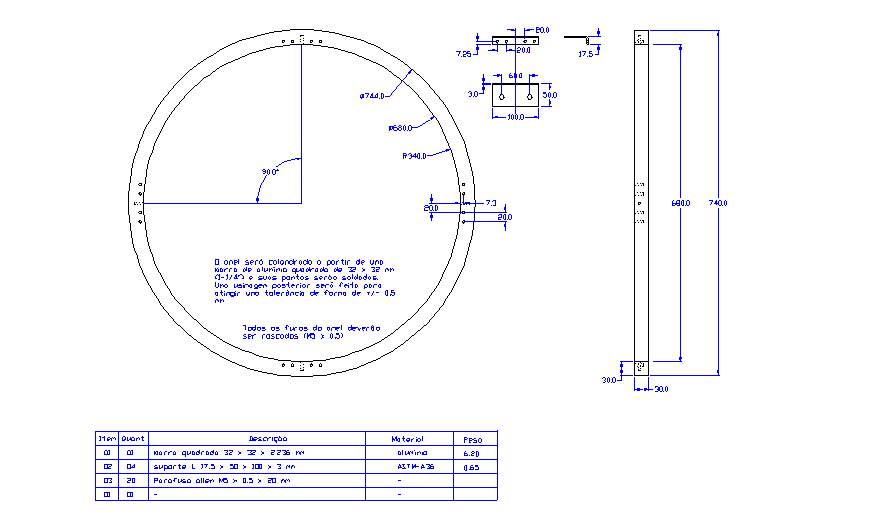

        • TT-6.1 - Anel

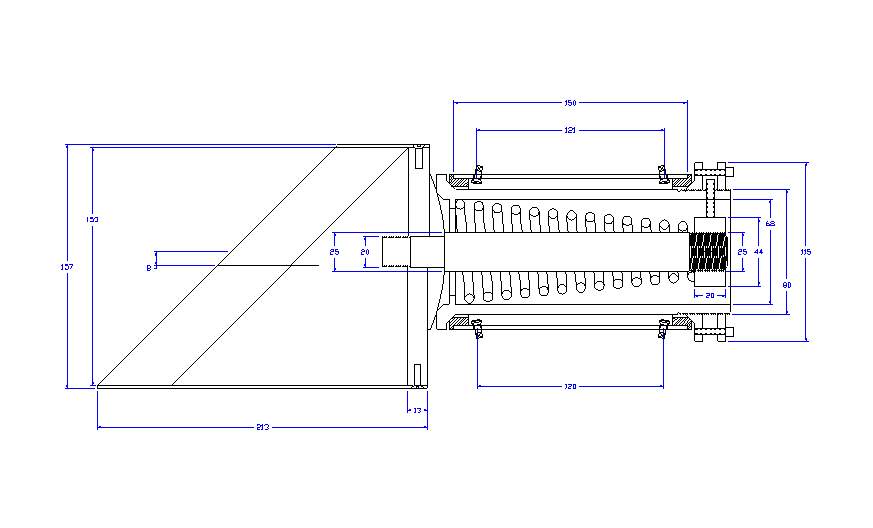

        • TT-6.2 - Suporte do espelho secundário

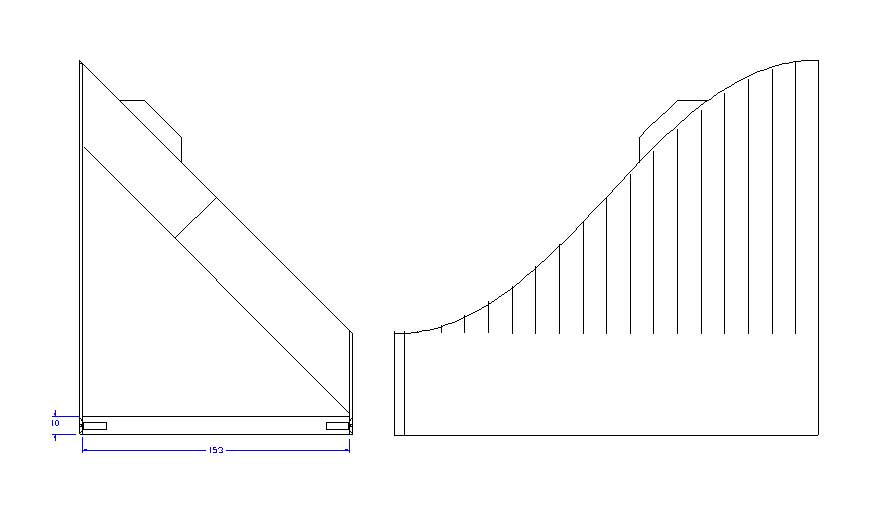

          • TT-6.2.1 - Chapa alojamento do secundário

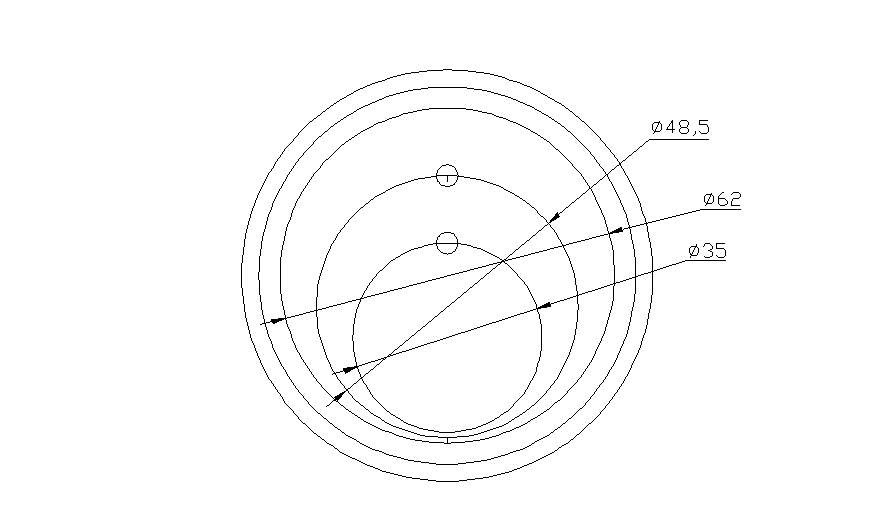

          • TT-6.2.2 - Fixador excêntrico

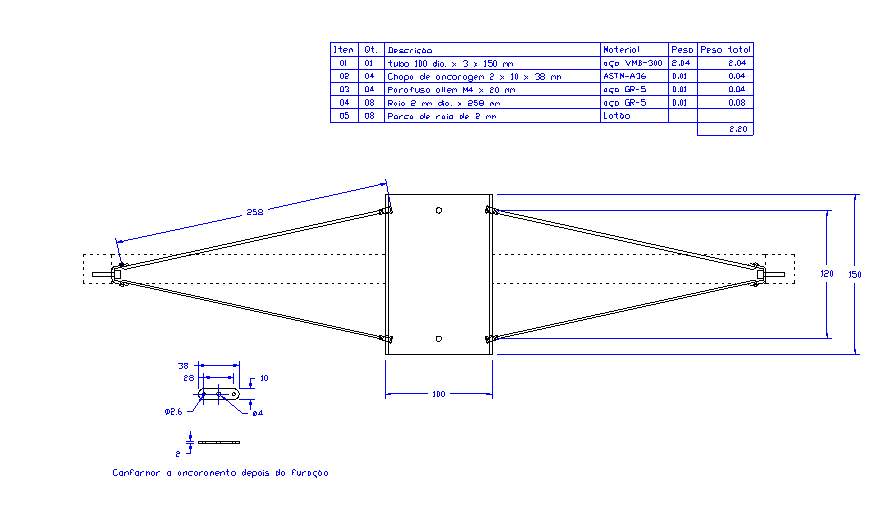

        • TT-6.3 - Aranha

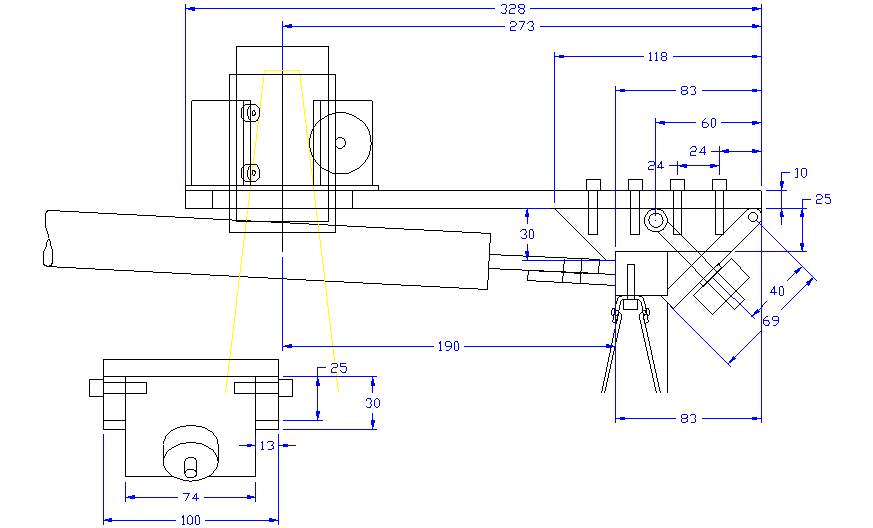

        • TT-6.4 - Suporte do focalizador

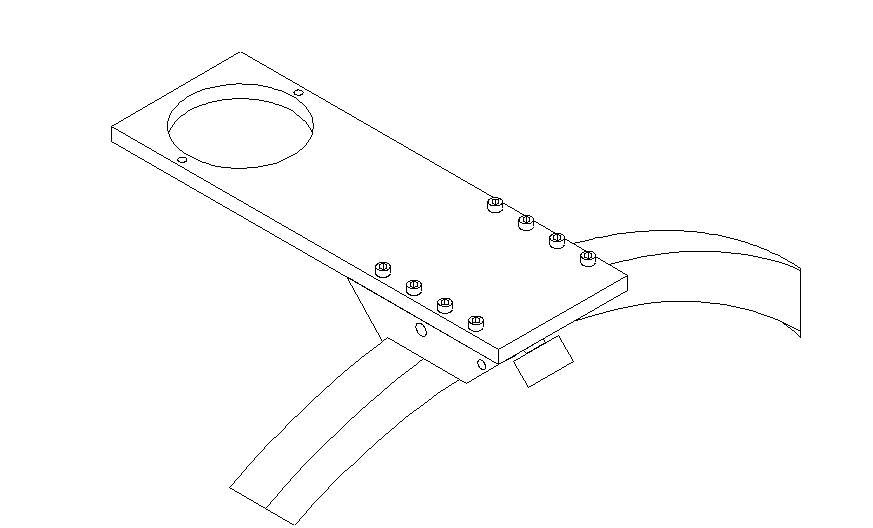

          • TT-6.4a - Suporte do focalizador (isométrico)

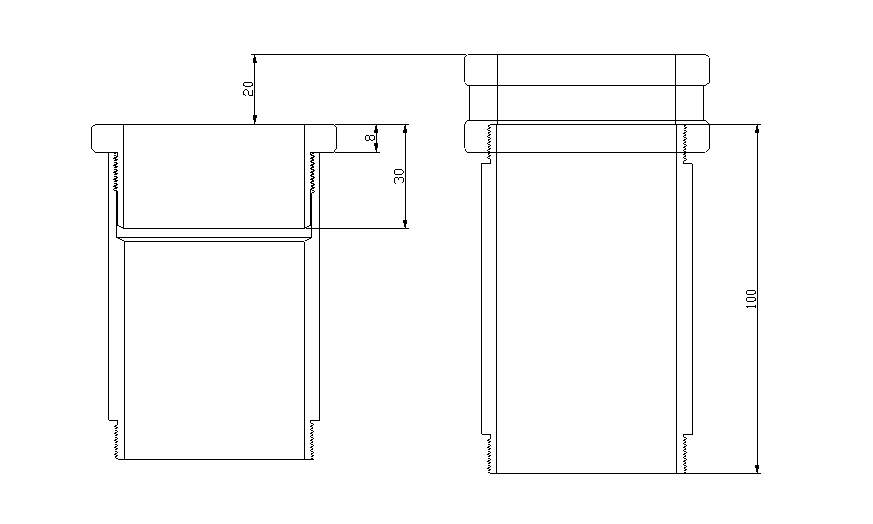

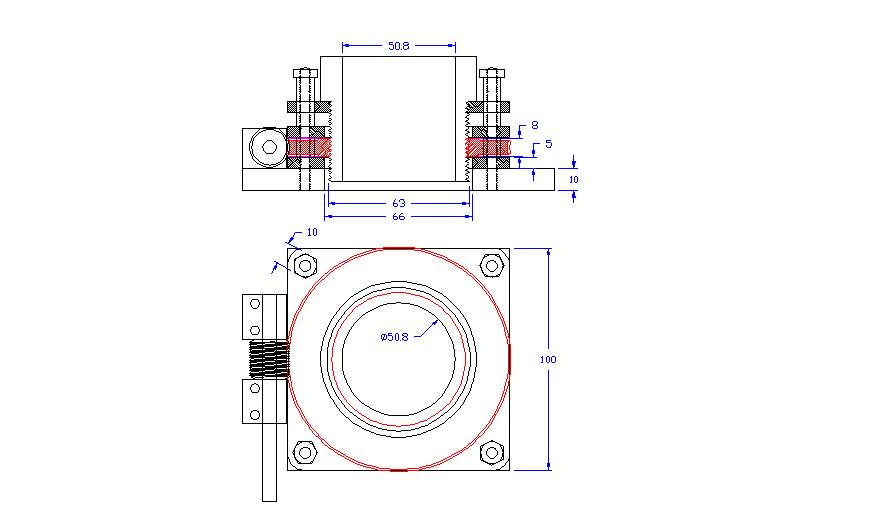

          • TT-6.4.1 - Corpo do focalizador

  ---

• 40- Ferramentas especiais
  • TX-1 - Dispositivo de prensagem de tirantes

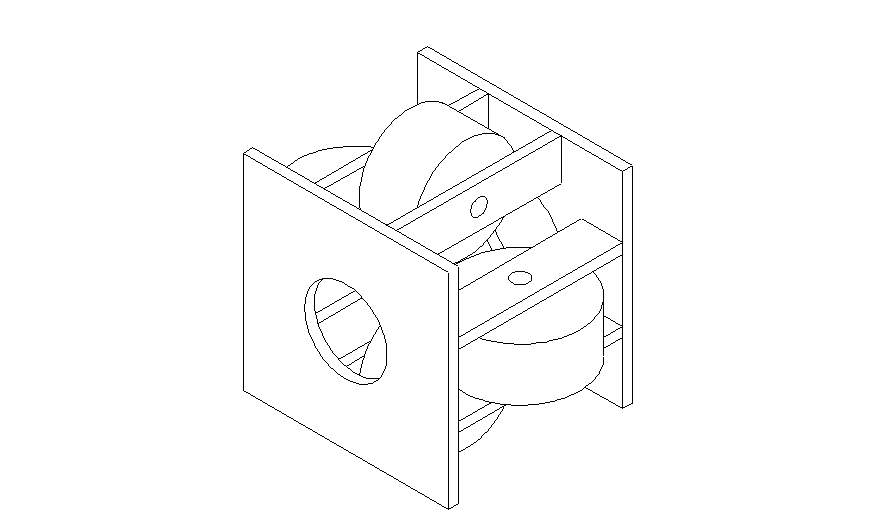

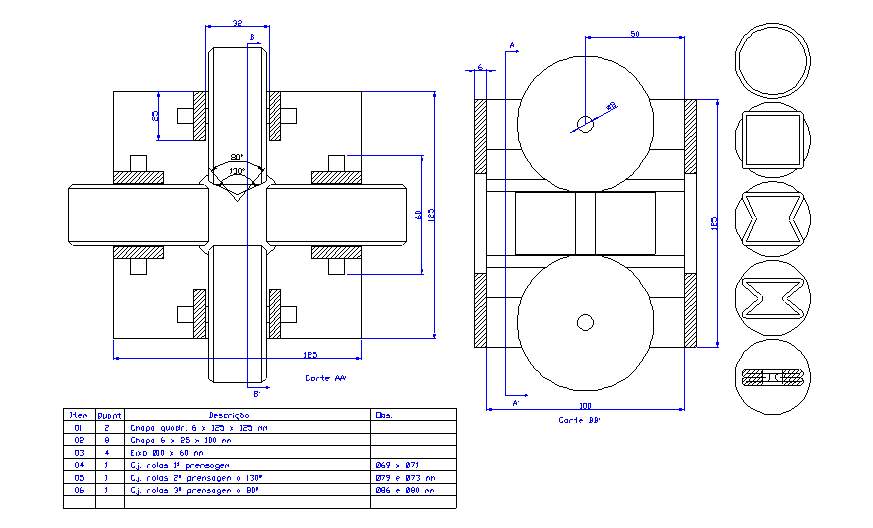

    • TX-1.1 - Dispositivo de prensagem (isométrico)

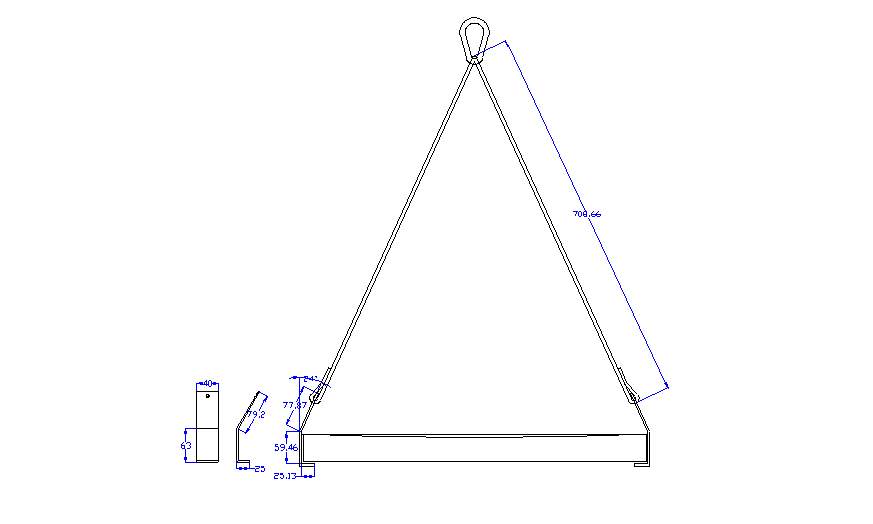

  • TX-2 - Garras

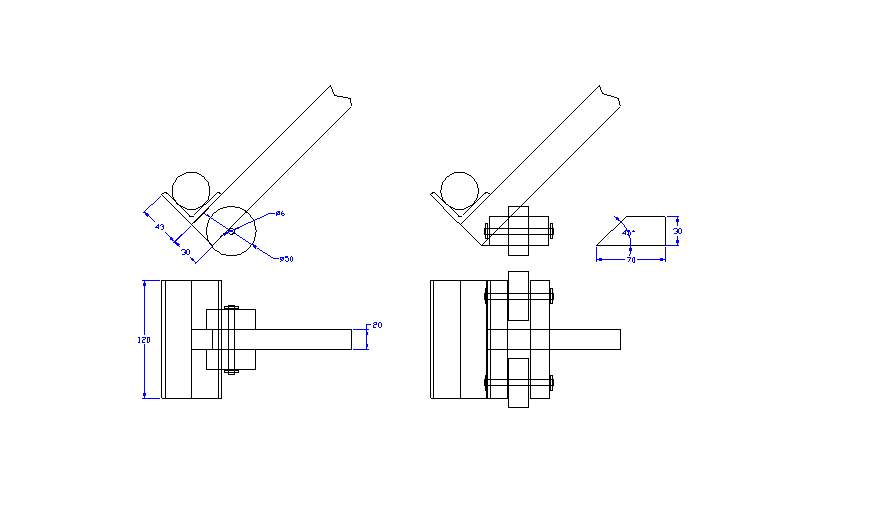

  • TX-3 - Patins

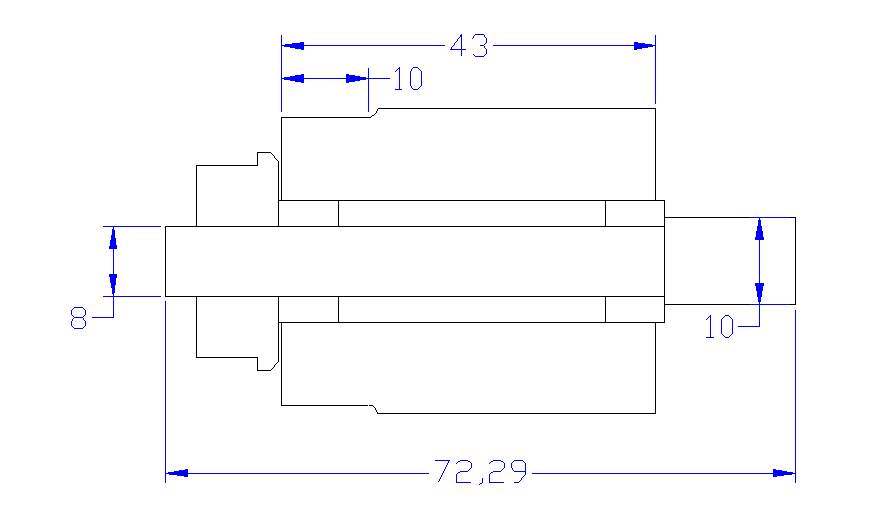

  • TX-4 - Giga teste encoder

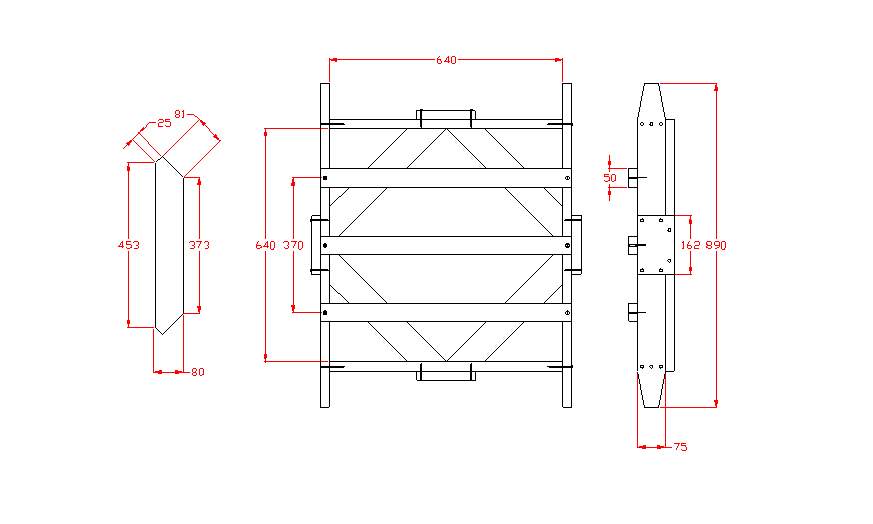

  • TX-5 - Caixa do espelho primário
  • TX-6 - Saca rolamentos declinação
  • TX-7 - Prensa rolamentos declinação

  ---
